alienware 17 r5 拆机

• 断电与断开连接： 在开始任何操作之前，请务必完全关闭电脑，拔掉电源适配器，并移除电池（如果可拆卸），对于 R5 型号，电池通常内置，需要先拆开后盖才能断开连接线,但第一步依然是拔掉电源。
• 防静电： 人体静电可能会损坏精密的电子元件，请佩戴防静电手环，或者经常触摸金属物体（如未上漆的电脑机箱）来释放静电。
• 工具准备： 准备一套合适的螺丝刀，包括十字螺丝刀和T5/T6/T8/T10梅花螺丝刀，还需要一个塑料撬棒或信用卡,用于分离卡扣。
• 拍照记录： 每一步拆卸前，都用手机拍照记录下螺丝的位置和连接线的走向，这将是你回装时的“救命稻草”。
• 耐心细致： 拆机需要极大的耐心，遇到卡扣或接口连接紧密时，切勿使用蛮力,应仔细观察并找到正确的拆卸方法。

第一步：准备工作

1. 将 Alienware 17 R5 放置在柔软、平整的工作台上。
2. 翻转笔记本,使底部朝上。
3. 拔掉所有外接设备，包括电源适配器、鼠标、USB设备等。
4. 关闭电脑系统,合上屏幕。

第二步：移除底部面板和电池

1. 移除所有底部螺丝：

   • 将笔记本翻转过来,底部朝上。
   • 你会看到很多固定后盖的螺丝。注意： Alienware 的螺丝长度通常不同，有些是固定外壳的，有些是固定键盘或内部支架的。强烈建议在拧下每一颗螺丝前都拍照记录！
   • 电池附近会有一个或多个带有电池图标的螺丝，这些螺丝长度可能与其他螺丝不同,请单独放置。

2. 断开电池连接：

   • 拧下所有螺丝后，用塑料撬棒小心地从缝隙处撬开后盖，Alienware 的后盖通常有多个卡扣，需要均匀用力,避免用力过猛导致卡扣断裂。

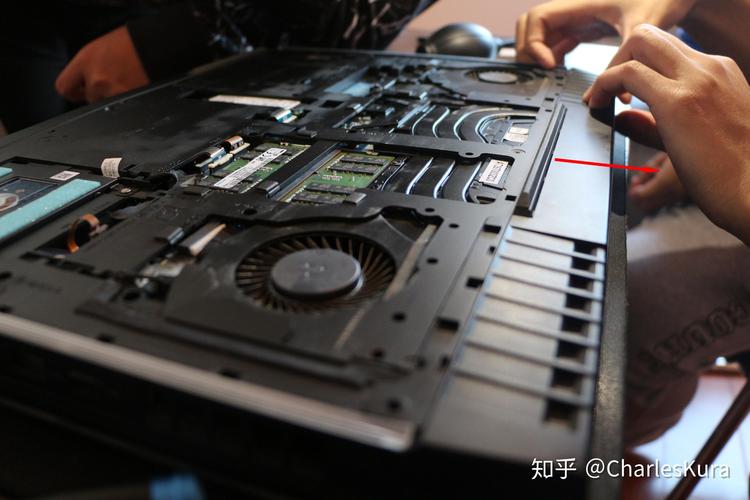

   • 后盖取下后,你就能看到主板和电池。
   • 找到连接到主板的电池排线（通常是一个宽而扁平的白色或黑色插头），轻轻向上拔出，先断开电池连接，这一步非常重要,可以防止在后续操作中发生短路。

第三步：移除键盘和掌托

这是 Alienware 17 R5 拆机中最关键也最容易出错的步骤。

1. 移除键盘螺丝：


   （图片来源网络，侵删）
   • 键盘下方通常有 4-6 个小螺丝（可能是十字或梅花螺丝），这些螺丝长度也可能不同,请拍照并分类存放。
   • 有些螺丝可能隐藏在脚垫下方,需要用热风枪或吹风机稍微加热后小心撕开。

2. 断开键盘排线：

   在键盘排线插槽的两侧通常有一个小卡扣，用指甲或撬棒轻轻拨开卡扣,然后垂直向上拔出键盘排线。

3. 分离键盘和掌托：

   • 拧下所有螺丝并断开排线后,键盘就只剩卡扣固定了。
   • 从键盘上方（屏幕方向）开始，用塑料撬棒小心地沿着键盘边缘滑动，分离卡扣，键盘下方（掌托方向）的卡扣通常非常紧,需要耐心和技巧。
   • 注意： Alienware 的键盘通常与掌托（D面的一部分）是一体的，分离后，你会得到一个包含键盘、触摸板和掌托的完整组件。千万不要只试图撬起键盘！

4. 断开触摸板排线：


   （图片来源网络，侵删）

   将取下的键盘/掌托组件翻转过来，你会看到触摸板的排线，用同样的方法，拨开排线插槽的卡扣,然后拔出触摸板排线。

第四步：移除散热模块和风扇

1. 断开风扇排线：

   在散热模块的出风口处，通常能看到 1-3 个风扇，找到每个风扇连接到主板的排线,小心拔掉。

2. 移除散热模块螺丝：

   • 散热模块（通常是铜管和散热片的组合）由几颗螺丝固定,这些螺丝通常连接着散热模块和底部的金属支架。
   • 非常重要： Alienware 的散热螺丝通常是“非标准”的，拧下后需要将螺丝和底下的金属垫片/支架一起取下，不能只拧下螺丝，同样，这些螺丝长度和垫片类型都不同,请务必分类存放。

3. 取下散热模块：

   • 拧下所有螺丝后，散热模块应该可以轻松取下，如果取下困难，可能是散热膏已经干涸粘连，可以稍微左右晃动一下，但切勿强行撬动,以免损坏散热管或主板。

第五步：移除其他主要组件

主板和核心组件都暴露无遗了。

1. 移除内存条：

   内存条两侧的卡扣会自动弹起,然后斜向上拔出内存条即可。

2. 移除固态硬盘：

   • 找到 M.2 SSD 或 2.5英寸 SATA SSD,它们通常由一颗或两颗螺丝固定在支架上。
   • 拧下螺丝后，SSD 会自动弹起或可以轻松拔出。

3. 移除无线网卡：

   • 无线网卡（Wi-Fi 卡）通常有两根天线（黑色和白色），它们通过类似小螺丝的金属座固定在网卡上，先拧下这两个金属座,然后拔出天线。
   • 拔下无线网卡连接到主板的排线,然后以一定角度拔出网卡本身。

4. 移去显卡（如果需要）：

   • Alienware 17 R5 通常使用 MXM 接口的独立显卡,可更换升级。
   • 断开显卡的所有供电线（通常是从电源延伸过来的粗线）。
   • 拧下固定显卡的螺丝。
   • 轻轻以一定角度拔出显卡。

第六步：移除主板

这是最复杂的步骤,需要格外小心。

1. 断开所有剩余连接：

   • 在移除主板前，仔细检查并断开所有连接到主板的排线和接口，包括：

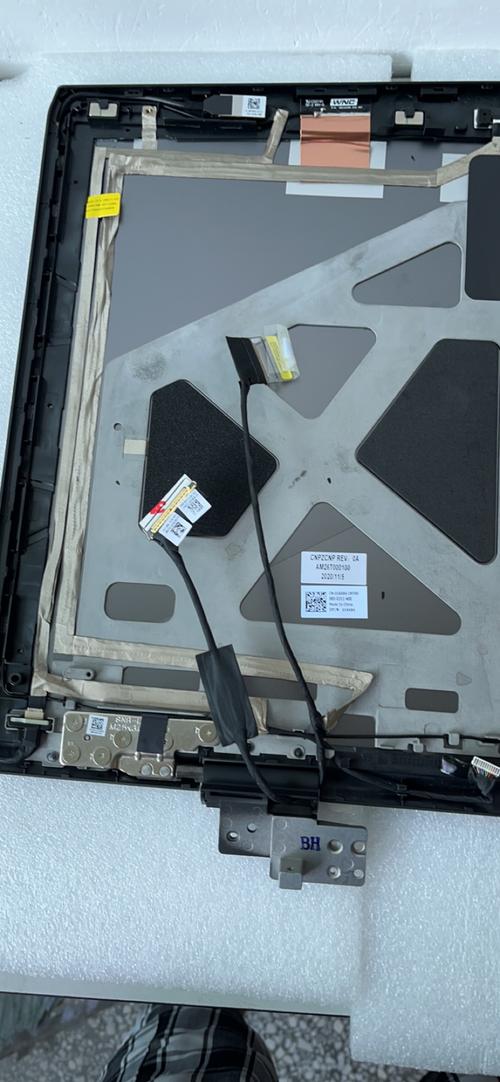

     • 屏幕排线（从屏幕 hinge 区域过来,非常脆弱）
     • 电源开关、状态灯等排线
     • 其他可能存在的接口（如读卡器等）

2. 移除主板固定螺丝：

   • 主板由许多螺丝固定在机身上，这些螺丝连接着主板和底部的金属支架，同样，长度和类型各不相同，请务必拍照分类！

3. 取下主板：

   所有螺丝和连接线都移除后，主板就可以被轻轻取出了，注意主板边缘可能会有卡扣,也需要小心分离。

清洁、升级与回装

• 清洁： 你现在可以彻底清洁风扇、散热片、风扇叶片和所有通风口的灰尘,可以使用压缩空气罐。
• 更换硅脂： 如果需要更换 CPU 和 GPU 的散热硅脂，请使用高质量的导热硅脂，并涂抹均匀（米粒大小或点涂法即可）。
• 升级： 根据你的需求，升级内存、硬盘、显卡等。
• 回装： 回装过程是拆装的逆过程，请严格按照你之前拍摄的照片，将螺丝和垫片安装到正确的位置,错误的螺丝位置可能会损坏主板或外壳。

总结与建议

• 难点： Alienware 17 R5 的最大难点在于键盘和掌托的一体化设计，以及复杂的螺丝和垫片系统,耐心和细心是成功的关键。
• 资源： 如果你在操作中遇到困难，强烈建议在 YouTube 或 Bilibili 上搜索 “Alienware 17 R5 拆机” 或 “Alienware 17 R5 disassembly”，观看视频教程可以让你更直观地理解每一步的操作,特别是处理卡扣和排线时。
• 保修： 自行拆机会导致你的电脑失去官方保修，如果仍在保修期内,建议联系官方售后。

祝您拆机顺利！
