envy 15 as108tu 拆机

准备工作

1. 数据备份：确保所有重要数据都已备份到外部存储设备。
2. 关机断电：完全关闭电脑，并拔掉电源适配器。
3. 静电防护：佩戴防静电手环，或触摸金属物体释放身体静电，在干燥环境下操作尤其重要。
4. 工具准备：
   • PH000# 或 PH00# 螺丝刀：用于拆卸大部分螺丝。
   • 塑料撬棒/薄卡片：用于撬开卡扣，避免划伤外壳。
   • T5 螺丝刀：用于拆卸部分特殊螺丝（如Wi-Fi天线螺丝）。
   • 镊子：用于操作小零件和连接器。

拆解步骤

第一步：移除底壳

Envy 15 as108tu 的设计相对友好，大部分组件都可以从底壳访问。

1. 将电脑翻转过来，底壳朝上。
2. 拆除所有螺丝：仔细观察底壳，你会发现不同长度的螺丝。强烈建议使用手机拍照或磁吸托盘来分类存放这些螺丝，因为长度不同，装错可能会导致外壳无法闭合或损坏内部部件。
   • 拆除电池区域的螺丝（通常有标识）。
   • 拆除内存仓盖板的螺丝。
   • 拆除整个底壳周围的所有十字螺丝。
3. 撬开底壳：
   • 从内存仓盖板或标签下方开始,用塑料撬棒轻轻插入底壳和顶壳的缝隙中。
   • 沿着缝隙缓慢移动撬棒,解开周围的塑料卡扣，这个机型卡扣较多，需要耐心。
   • 注意：靠近转轴和接口区域的地方可能会有额外的螺丝或隐藏的卡扣，需要仔细观察。
4. 分离底壳：当所有卡扣都被撬开后，底壳就可以被取下了，此时请轻柔操作，因为内部还有连接线（如触摸板、Wi-Fi天线）连接着主板。

第二步：断开内部连接器并移除组件

1. 断开电池连接：在电池排线上方通常有一个塑料卡扣，向上或向外拨动它即可断开电池连接，这是第一步必须做的安全操作，防止短路。

2. 移除内存条：

   • 拧开内存仓盖板的螺丝。
   • 向两侧掰开内存两端的金属卡扣,内存条会自动弹起。
   • 以约30度角拔出内存条。

3. 移除硬盘：

   • 找到硬盘仓,通常用几颗螺丝固定。
   • 拧下这些螺丝,硬盘架就可以被轻松取下。
   • 在硬盘架上通常还有一颗螺丝固定硬盘本身,拧下后即可取下2.5英寸机械硬盘或固态硬盘。

4. 断开其他连接器：


   （图片来源网络，侵删）
   • 触摸板连接器：在主板上找到触摸板的扁平排线，轻轻向上挑起连接器上的黑色塑料卡扣，然后小心地将排线拔出。

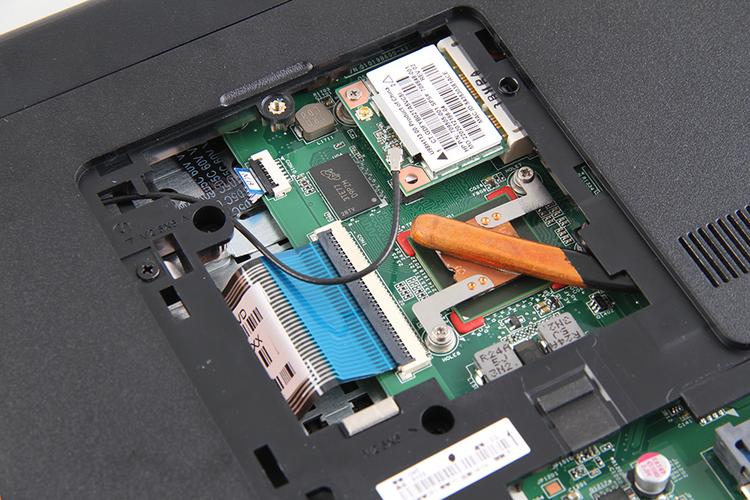

   • Wi-Fi 天线：找到无线网卡（通常是银色的金属屏蔽罩），拧下固定螺丝，天线是两根很细的金属线，通过小螺丝或直接插在网卡上，拔出前拍照记录位置，安装时按原样装回，否则信号会很差。
   • 扬声器、摄像头等：根据需要，断开其他相关组件的连接器。

第三步：移除键盘和掌托（如果需要访问主板或风扇）

这一步是为了完全移除顶壳,以访问主板、CPU、风扇等核心部件。

1. 移除键盘：
   • 翻回正面,键盘被几个卡扣固定在掌托下方。
   • 用塑料撬棒从键盘上方（屏幕边框处）小心地插入，依次撬开所有卡扣。
   • 键盘被取下后,会看到一根连接主板的排线，向上拨开卡扣，拔出排线。
2. 断开掌托连接器：掌托（触摸板、电源按钮等部分）也通过排线连接到主板，找到并断开它们。
3. 移除掌托和顶壳：整个顶壳（包括屏幕边框、键盘、掌托）就可以与主机分离开了，操作时要非常小心，因为屏幕的排线还连接在主板上。

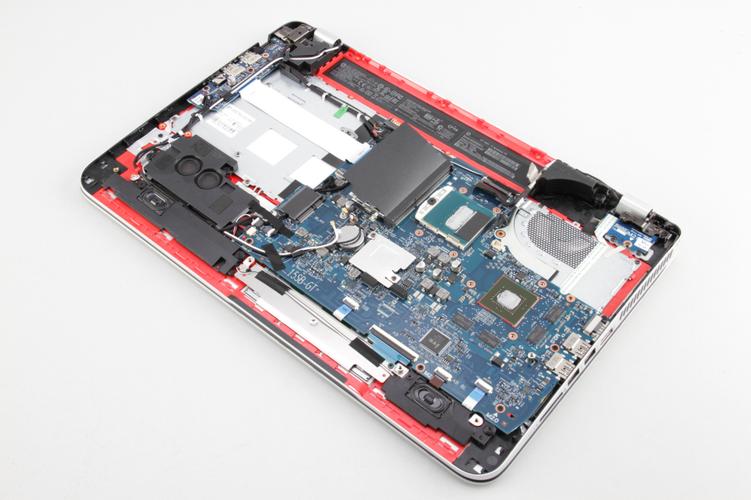

第四步：访问核心组件（主板、CPU、风扇）

1. 断开屏幕排线：在主板靠近转轴的位置，找到连接屏幕的排线（通常很宽），同样，拨开卡扣并拔出。
2. 移除风扇和散热模组：
   • 拧固定风扇的螺丝,然后拔掉风扇的电源线。
   • 拧固定散热铜管和散热片的螺丝。注意螺丝的顺序和长度，通常从CPU周围开始，按对角线顺序拧松，以避免主板受力不均。
   • 小心地取下整个散热模组,如果拆下后发现硅脂已经干涸，这是更换硅脂的好时机。
3. 移除主板：
   • 拧下固定主板的螺丝。
   • 断开所有剩余的连接器（如USB接口、电源开关等）。
   • 小心地将主板从机身上取下。
4. 访问CPU和内存插槽：
   • 现在你可以看到CPU了,拧开CPU插槽的固定杆，即可向上取下CPU。
   • 内存插槽也完全暴露,方便升级或更换。

组装与注意事项

1. 清洁与更换：这是进行清灰、更换硅脂、升级内存/硬盘/SSD的最佳时机。
2. 反向操作：组装过程基本是拆解的逆过程。
   • 螺丝归位：严格按照之前分类的螺丝长度和位置拧回，拧错螺丝会损坏主板或外壳。
   • 连接器对齐：所有排线和连接器在插入前要对准位置，确认完全插入后再扣回卡扣，强行插入会损坏针脚。
   • 天线安装：Wi-Fi天线一定要按照原样安装，并用绝缘胶带等固定好，避免与金属部件接触。
   • 散热模组：安装散热模组时，确保新的硅脂均匀涂抹在CPU和GPU核心上，螺丝按对角线顺序分次拧紧，确保压力均匀。
   • 最后测试：在完全合上底壳之前，可以先连接电源和屏幕，开机测试一下，确保所有部件工作正常，如果一切正常，再合上底壳并拧上所有螺丝。

希望这份详细的指南能帮助你成功完成 Envy 15 as108tu 的拆解！祝你操作顺利！
