ThinkPad Yoga 12拆机，内部结构如何？

重要提示与准备工作

1. 风险自负：拆机会失去保修，且操作不当可能导致硬件损坏。
2. 静电防护：人体静电可能精密电子元件造成永久性损坏，请务必在接触主板前，触摸接地的金属物体（如未上漆的暖气片、电脑机箱金属部分）或佩戴防静电手环。
3. 工具准备：
   • 塑料撬棒：首选，避免划伤外壳。
   • T5 和 T6 螺丝刀：用于拆解内部螺丝。
   • 塑料卡片/薄撬片：用于分离卡扣。
   • 小刷子和吹气球：用于清洁内部灰尘。
   • 磁吸垫或小盒子：用于分类存放拆下的螺丝，避免混淆。
4. 工作环境：选择一个光线充足、干净、平整的桌面，可以铺一块软布或毛巾，防止刮伤外壳。
5. 官方维修手册：如果你能找到官方的 Hardware Maintenance Manual (HMM)，那是最好的参考资料，本指南基于通用拆机流程和 ThinkPad Yoga 12 的结构特点编写。

第一步：准备工作与初步拆卸

1. 完全关机：确保电脑已完全关机，而非睡眠或休眠状态。
2. 断开所有连接：拔掉电源适配器、所有外接设备（鼠标、U盘等）。
3. 移除底盖螺丝：
   • 将 ThinkPad Yoga 12 翻过来，D面（底面）朝上。
   • 你会看到整个底盖由多颗螺丝固定,其中一些螺丝可能隐藏在橡胶脚垫下方，你需要用热风枪或吹风机的热风稍微加热橡胶脚垫，然后用薄撬片小心地将它们撬起。
   • 注意：螺丝长度可能不同，强烈建议使用磁吸垫或按位置顺序摆放，做好标记，靠近转轴的螺丝会更长。
   • 用 T5 或 T6 螺丝刀卸下所有底盖螺丝。

第二步：分离底盖

ThinkPad Yoga 12 的底盖和机身主要通过卡扣连接，而不是胶水，但卡扣非常紧密，需要耐心操作。

1. 从边缘开始：选择一个远离转轴的短边，将塑料撬棒从缝隙中缓缓插入。
2. 缓慢分离卡扣：沿着边缘缓慢移动撬棒，逐一分离卡扣，你会听到“咔哒”声，这是卡扣被打开的声音。动作一定要轻柔，避免用力过猛导致卡扣断裂。
3. 处理转轴区域：转轴区域的卡扣最为紧密，也是最容易损坏的地方，需要特别小心，可以用薄撬片在转轴附近轻轻滑动，慢慢松动。
4. 完全分离：当所有卡扣都分离后，底盖就可以取下了。请暂时不要将底盖完全移开，因为内部可能还连接着一些排线。

第三步：断开内部排线

在完全取下底盖之前,你需要断开连接到主板的几根关键排线。

1. 断开电池连接：这是最重要的一步，可以在后续操作中防止意外短路。
   • 找到主板上连接电池的排线（通常是一个白色或黑色的塑料接口，类似一个小的长方形）。
   • 轻轻抬起排线旁边的小卡扣,排线就会自动松开。切勿直接拉扯排线本身。
2. 断开其他排线：
   • 触摸板排线：通常位于主板下方，靠近键盘区域，同样，通过抬起小卡扣来断开。
   • 电源按钮排线：如果电源按钮是独立的排线，也需要按同样方式断开。
   • Wi-Fi/蓝牙天线：通常有两根细长的白色天线，它们通过金属扣固定在机身上，轻轻拔下金属扣，然后取下天线，记住它们原来的安装位置，以便回装。

第四步：移除内部组件

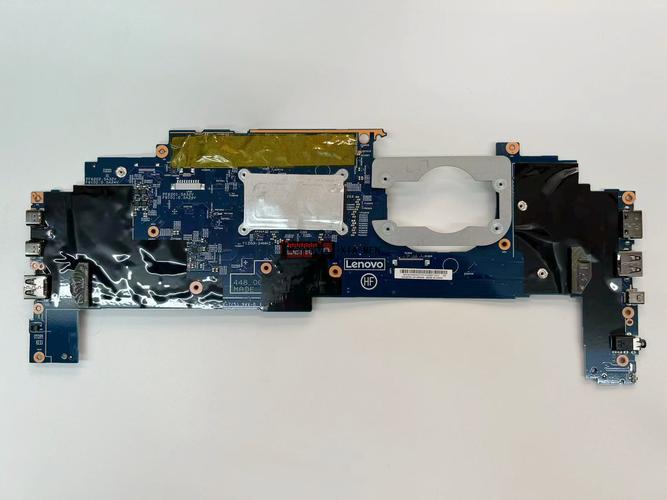

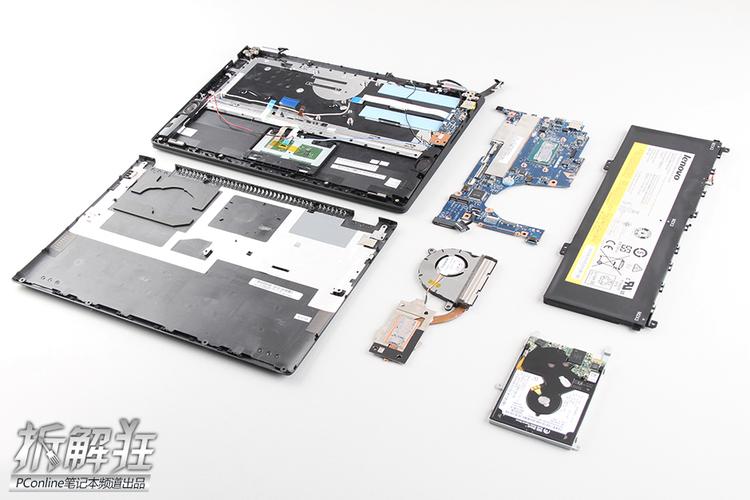

现在底盖已经可以完全取下,你可以看到内部结构。

1. 移除固态硬盘：
   • SSD 通常被一个金属支架固定着，找到固定支架的几颗螺丝。
   • 拧下螺丝,取下金属支架，SSD 就可以滑出来了。
   • 注意：SSD 排线可能已经连接在主板和 SSD 之间，SSD 是支架和排线一起固定的，需要先断开排线再取下。
2. 移除内存条：
   • ThinkPad Yoga 12 的内存条通常位于主板的上方，被两端的卡扣固定。
   • 用手指同时向外拨动两端的卡扣,内存条会自动弹起一个角度，然后就可以轻松拔出。
3. 移除无线网卡：
   • 无线网卡通常通过一根或两根天线连接,并用一颗小螺丝固定在主板的 PCIe 插槽上。
   • 先拧下固定螺丝,然后以一个约 45 度角拔出无线网卡。
4. 移除风扇和散热模组：
   • 风扇通常由 2-3 颗螺丝固定，并连接着一根排线到主板。
   • 先断开风扇排线,然后拧下螺丝，就可以取下风扇。
   • 散热模组（热管和散热鳍片）是与 CPU/GPU 紧密贴合的，通常是通过螺丝固定在主板上，取下风扇后，拧下散热模组的固定螺丝，然后就可以将其轻轻抬起。注意不要用力过猛，以免损坏 CPU/GPU 焊点。
   • 取下散热模组后,强烈建议用高纯度异丙醇和无尘布清洁 CPU 和 GPU 表面的旧硅脂，并涂抹新的硅脂。

第五步：深度拆解（可选）

如果你想更换主板、屏幕或键盘，需要进行更深入的拆解。

1. 移除键盘：
   • 键盘通常通过几颗隐藏在主板上的螺丝固定,并且连接着一条或多条排线。
   • 首先断开键盘排线（通常在主板底部，需要非常小心地抬起卡扣）。
   • 然后拧下固定键盘的螺丝,最后就可以将整个键盘组件从 C 面取下。
2. 移除屏幕组件：
   • 这是最复杂的步骤之一,需要先移除屏幕边框的螺丝（可能在转轴内侧或屏幕背面）。
   • 断开屏幕排线（通常从屏幕下方连接到主板）。
   • 最后才能将屏幕总成从机身上分离出来。

第六步：清洁与回装

1. 清洁：使用小刷子和吹气球清洁风扇叶片、散热鳍片和机壳内部的灰尘。
2. 回装：回装过程是拆装的逆过程。
   • 确保所有螺丝都拧回原位，特别是长度不同的螺丝。
   • 确保所有排线都正确连接，卡扣都已扣紧，这是最容易出错的地方。
   • 在回装底盖前，务必先连接好电池排线。
   • 对齐底盖和机身的卡扣,从中间开始，均匀用力按压，确保所有卡扣都“咔哒”一声归位。
   • 拧回所有底盖螺丝。

总结与常见问题

• 卡扣断了怎么办？ 这是拆机中最常见的问题，如果只是小部分断裂，通常不影响密封性，如果断裂严重，可能需要使用胶水进行辅助固定，但会失去密封性。
• 开不了机？ 99% 的情况是电池排线没有插好，或者某个主要排线（如电源按钮）接触不良，请重新检查所有排线的连接。
• 屏幕不亮？ 检查屏幕排线是否插紧。

希望这份详细的指南能帮助你顺利完成 ThinkPad Yoga 12 的拆机工作，祝你操作顺利！
