拆机前的重要提示
- 断电与冷却：在开始任何操作之前，请务必拔掉打印机的电源线，并等待至少 30 分钟，让打印机内部的高压部件（尤其是定影组件）完全冷却。
- 失去保修：自行拆机会立即使打印机失去官方保修资格。
- 风险自负：操作不当可能会损坏打印机、造成电击或烫伤,请小心谨慎。
- 记录步骤：建议用手机拍照记录下每一步的拆卸过程,方便后续安装。
- 工具准备：你需要一把十字螺丝刀。
第一步：准备工作与外壳拆卸

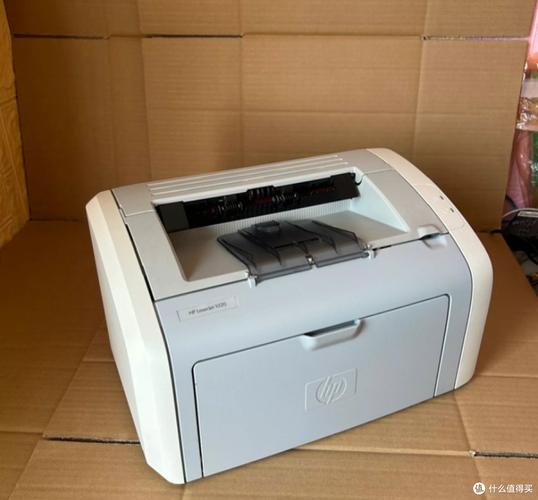

HP LaserJet 1020 的设计非常简洁,大部分维修和清洁工作都通过拆卸后盖和顶盖来完成。
（图片来源网络，侵删）
-
放置打印机：将打印机放置在平稳、光线充足的桌面上。
-
打开后盖：
- 找到打印机背部的两个卡扣或小螺丝（取决于具体型号，1020/1022/1005/1006等类似结构）。
- 如果是卡扣,用手指轻轻按压即可取下后盖。
- 如果是螺丝,用十字螺丝刀拧下。
- 取下后盖后，你会看到主电路板、风扇和数据线接口。
-
打开顶盖（取下硒鼓）：
- 打开打印机顶盖,取出硒鼓。
- 注意：在拆下硒鼓后，你会看到内部有一个黑色的塑料盖板，它覆盖着感光鼓和显影仓。这个盖板通常不需要拆下，除非你需要进行深度清洁或更换感光鼓，强行拆下可能会导致对位不准,影响打印质量。
-
取下顶盖外壳：
（图片来源网络，侵删）- 顶盖外壳由几个塑料卡扣固定,你需要小心地将外壳从打印机主体上撬开。
- 从后部开始，用薄塑料撬片或小心地用指甲,沿着顶盖和主体的缝隙轻轻撬开卡扣。
- 顶盖内部有连接控制面板（如果有）的排线,请非常小心地将其断开或解开。
- 完全取下顶盖外壳后,内部机械结构就完全暴露了。
第二步：内部核心部件拆卸
在拆卸核心部件之前,请再次拍照记录下所有数据线和齿轮的连接位置。
A. 激光扫描单元
这是打印机的“大脑”,负责在感光鼓上绘制图像。
- 断开数据线：找到连接激光扫描单元和主板的扁平数据线（通常是一根白色或橙色的柔性排线）,小心地拔下它。
- 断开电源线：找到连接激光扫描单元的电源线（通常是红色或黑色，较粗）,拔下它。
- 移除固定螺丝：激光扫描单元通常由 1-2 个螺丝固定在打印机顶部的金属板上,拧下这些螺丝。
- 取出激光扫描单元：轻轻地将整个激光扫描单元向上或向后滑动，从打印机中取出。注意：取出时要格外小心，不要用手触摸其表面的透镜和反射镜，更不要用嘴吹气，以免留下污渍，如果需要清洁,请使用专用的镜头纸或气吹。
B. 显影仓
显影仓负责将碳粉均匀地施加到感光鼓上。
- 定位：显影仓位于硒鼓的下方,是一个塑料和金属混合的部件。
- 断开连接：它通常有一根小齿轮轴连接到主驱动齿轮上，并且可能有一根电线连接到传感器上,先断开这些连接。
- 取下固定件：拧下固定显影仓的 1-2 个螺丝。
- 取出显影仓：小心地将显影仓从打印机中取出。注意：内部有刮刀等精密部件,不要用力碰撞或摔落。
C. 定影组件
这是打印机内部温度最高的部分,负责将碳粉熔化并永久固定在纸张上。
（图片来源网络，侵删）
- 定位：定影组件位于打印机后部的下方,通常由一个金属壳包裹。
- 断开连接：找到连接到定影组件的电源线和传感器线,拔下它们。
- 移除固定螺丝：拧下固定定影组件外壳的螺丝。
- 取出定影组件：小心地将整个定影组件从打印机中拉出。警告：即使打印机已断电，定影辊也可能非常烫！请务必确保其已完全冷却，取出时不要用力弯曲,以免损坏内部的加热管。
D. 纸路分离爪和搓纸轮
如果出现卡纸、进纸不畅等问题,可能需要清洁或更换这些部件。
- 定位：这些部件位于纸张进纸路径上,通常是塑料制成的。
- 拆卸：它们通常由卡扣或一两颗小螺丝固定，直接拆下即可,搓纸轮可以直接取下进行清洁。
第三步：深度清洁与维护
在所有部件都拆开后,你可以进行以下维护工作：
- 清洁主充电辊：位于硒鼓内部，负责为感光鼓充电，用不起毛的软布蘸取少量无水酒精,轻轻擦拭其表面。
- 清洁主传动齿轮：检查打印机内部的主驱动齿轮，清除上面的纸屑和墨粉，如果齿轮磨损严重,可能需要更换。
- 清洁纸张传感器：用气吹或软布清洁纸张路径上的光学传感器（通常有两个小孔）,确保其表面无灰尘遮挡。
- 清洁风扇：清洁进纸风扇和排风风扇上的灰尘。
第四步：安装与还原
安装过程与拆卸过程完全相反。
- 按相反顺序安装：最后拆下的部件最先安装，先安装定影组件，再安装显影仓,最后安装激光扫描单元。
- 对准齿轮和卡扣：确保所有齿轮正确啮合,所有卡扣都对准位置。
- 连接所有数据线和电源线：在盖上外壳之前，再次检查所有连接是否牢固、到位。
- 测试打印：不要立即安装满碳粉的硒鼓，可以先安装一个空的或低墨的硒鼓，进行几页测试打印,确保所有功能正常。
- 盖上外壳：确认无误后，盖上顶盖和后盖,拧上所有螺丝。
完成以上步骤后，你的 HP LaserJet 1020 拆机工作就结束了，如果你对机械结构不熟悉，建议只进行外壳拆卸和简单的清洁（如清洁搓纸轮、传感器）,不要轻易拆卸核心部件。
