MediaPad 10 Link拆机内部有何玄机？

拆机有风险，操作不当可能导致设备永久损坏、功能失常甚至人身伤害（如触电），请在充分了解风险、准备好工具和耐心后进行，本指南仅供参考，责任自负。

第一部分：拆机前准备与注意事项

1. 风险认知：

   • 失去保修：拆机会立即使设备失去官方保修。
   • 数据丢失：请务必备份所有重要数据（照片、文件等）。
   • 物理损坏：螺丝、排线、屏幕等都非常脆弱，易断裂或损坏。
   • 静电风险：人体静电可能烧毁主板上的精密电子元件，建议佩戴防静电手环，或在触摸金属物体释放静电后再操作。

2. 所需工具：

   • 塑料撬棒/卡片：首选塑料材质，避免划伤外壳和屏幕。
   • 小型十字螺丝刀：用于拆卸后盖的螺丝。
   • 镊子：用于夹取小螺丝和操作排线。
   • 热风枪或吹风机（可选）：用于软化后盖边缘的胶水，降低撬开难度。
   • 吸盘（可选）：对于粘合较紧的后盖，吸盘能提供更好的着力点。

3. 操作环境：

   • 选择一个光线充足、干净整洁的平面。
   • 最好在柔软的布或垫子上进行,防止刮伤设备。
   • 准备一个容器,分类存放拆下的螺丝（不同位置的螺丝长度可能不同，装错会导致问题）。

第二部分：MediaPad 10 Link 拆机步骤详解

这款平板的结构相对简单,主要是通过后盖螺丝固定，内部通过排线连接各部件。

准备工作与断电

1. 关机：确保平板电脑完全关机。
2. 取出 SIM 卡和 MicroSD 卡：找到机身侧面的卡槽，用取卡针顶出卡托，取出两张卡。
3. 移除后盖：
   • MediaPad 10 Link 的后盖是通过卡扣和少量胶水固定的。
   • 将平板屏幕朝下,后盖朝上放置。
   • 从后盖的任意一个角落开始，用塑料撬棒小心地插入后盖与中框之间的缝隙。
   • 沿着边缘缓慢移动撬棒,逐一解开卡扣，可以配合吹风机对边缘加热（约40-60°C），让胶水软化，更容易撬开。
   • 注意：后盖上方（靠近摄像头和扬声器的一侧）通常没有卡扣，主要是下方的卡扣较多，撬的时候要均匀用力，避免某个地方撬得太猛导致卡扣断裂。

断开电池连接（关键安全步骤）

• 这是拆机中最重要的一步！ 必须先断开电池，否则在后续操作中可能导致主板短路。
• 撬开后盖后,你会看到内部的电池排线，它通常连接在主板的某个角落。
• 用镊子轻轻地将电池排线从主板的插座上拔出,注意观察排线的方向和卡扣，不要硬拉。

拆卸主板和其他组件

1. 拆卸主板：

   • 主板由几颗螺丝固定,用十字螺丝刀将其拧下。
   • 拧下螺丝后,主板仍然通过排线连接着屏幕、摄像头等部件，你需要小心地将主板向上抬起，同时将连接的排线逐一拔出。
   • 拔排线时,先找到其连接器上的小卡扣，向上或向外轻轻掰开，然后才能将排线拔出。切勿直接拉扯排线本身！

2. 拆卸屏幕总成：

   • 在主板移除后,屏幕总成（屏幕 + 中框）就只剩下了几个固定螺丝。
   • 拧下这些螺丝后,屏幕总成就可以与后盖分离。
   • 屏幕的排线（通常连接在中框或屏幕背部的柔性电路板上）可能还连接着，如果需要完全分离屏幕，请非常小心地断开这些排线。

3. 拆卸其他部件（如摄像头、扬声器等）：

   这些小部件通常也是通过螺丝和排线固定在主板或中框上的,根据你的需求，在移除主板后即可轻松拆卸。


   （图片来源网络，侵删）

第三部分：内部结构与主要部件

拆开后,你可以清晰地看到 MediaPad 10 Link 的内部构造：

• 后盖：塑料材质，提供主要的支撑。
• 电池：一块大容量的锂聚合物电池，占据了设备内部大部分空间，更换电池是拆机的主要目的之一。

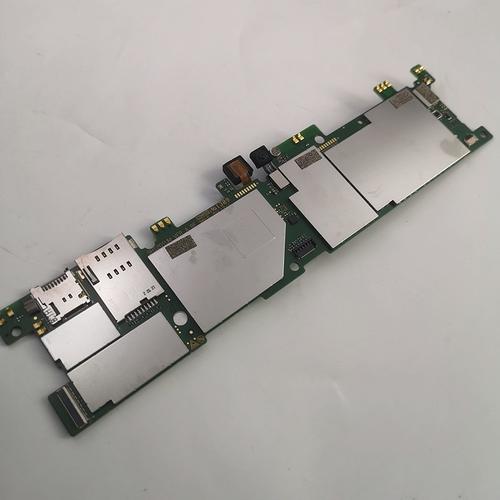

• 主板：核心部件，集成了 CPU、GPU、内存、Wi-Fi/蓝牙模块等，这块平板通常使用高通骁龙 MSM8225 或 MSM8225Q (双核/四核) 处理器。
• 屏幕总成：包括外层玻璃、触摸屏和显示面板，三者通常是贴合在一起的，维修成本较高。

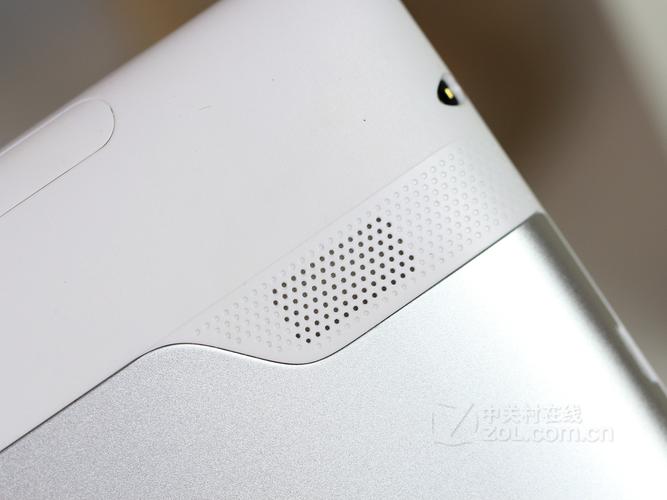

• 扬声器：通常位于后盖下方，音质表现一般。

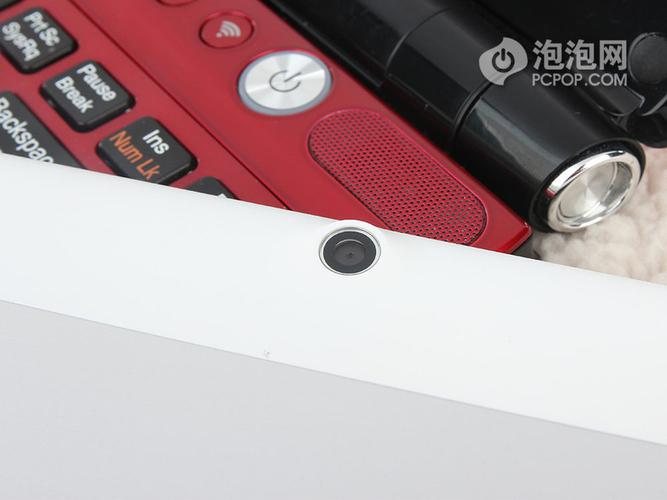

• 摄像头：前置和后置摄像头，像素不高。
• 排线：连接各个部件的“神经”，非常精细，务必小心对待。

第四部分：常见维修与升级

1. 更换电池：

   • 原因：电池老化导致续航严重下降。
   • 方法：按上述步骤拆机，断开旧电池排线，然后取下旧电池，新电池通常有背胶，安装时对准位置粘好即可。注意：锂电池有短路风险，操作时避免金属工具同时接触正负极。

2. 更换屏幕：

   • 原因：屏幕碎裂、触摸失灵、显示异常。
   • 方法：这是最复杂的维修之一，需要完整地分离屏幕总成，并小心处理排线，对于普通用户，建议直接更换整个屏幕总成。

3. 清理内部灰尘：

   • 原因：扬声器孔、散热孔堵塞，影响音质和散热。
   • 方法：使用软毛刷和皮老虎（吹气球）进行清理，避免使用吸尘器，以防静电损坏。

4. 刷机/升级系统：

   • 注意：刷机与物理拆机不同，它涉及软件操作，有“变砖”风险，MediaPad 10 Link 已经非常老旧，官方早已停止更新，因此刷机主要是为了体验第三方定制 ROM（如 LineageOS 等），这需要一定的技术知识，不属于硬件拆机范畴。

总结与提醒

• 耐心是关键：不要急于求成，慢慢来，每一步都观察清楚再动手。
• 细节决定成败：记住螺丝的位置和长度，排线的方向和卡扣位置，最好用手机拍照记录每一步。
• 寻求专业帮助：如果你不确定自己的操作，或者设备价值较高，强烈建议寻找专业的手机维修店进行操作。
• 环保处理：对于报废的设备，请将其送到专业的电子垃圾回收点，不要随意丢弃。

希望这份详细的拆机指南能对你有所帮助！
