HP LaserJet 1015拆机步骤和注意事项有哪些？

1. 断电与冷却： 在开始之前，请务必拔掉打印机的电源线和数据线，激光打印机在打印后内部定影组件（加热辊）温度非常高，请等待至少30分钟至1小时,确保其完全冷却。
2. 工作环境： 准备一个干净、宽敞、光线充足的工作台，并铺上软布或垫子,防止刮伤打印机外壳和零部件。
3. 工具准备：
   • 十字螺丝刀（大小合适）
   • 平头螺丝刀或塑料撬棒（用于撬开卡扣）
   • 镊子（用于处理小零件和线缆）
   • 容器（用于分类存放拆下的螺丝）
4. 拍照记录： 在拆解过程中，特别是断开连接线和移除部件前，强烈建议用手机拍照，这将是你后续安装的“地图”,能有效防止遗忘或装错。
5. 保修失效： 拆解打印机将使其立即失去官方保修资格。

HP LaserJet 1015 拆解步骤

第一步：外部准备与外壳分离

1. 移除所有纸张： 打开自动进纸器（ADF）和出纸器,取出所有剩余的纸张。
2. 打开硒鼓仓门： 通常在打印机顶部，打开仓门，取出硒鼓。（重要提示：小心处理硒鼓，避免暴露在强光下，不要摇晃。）
3. 移后盖板：
   • 在打印机背部，你会看到一个或两个小卡扣或螺丝固定的盖板，用平头螺丝刀小心地撬开卡扣或拧下螺丝,取下后盖板。
   • 这是为了在后续步骤中,能够顺利地拔下电源板和主板的连接器。
4. 分离前盖和顶盖：
   • HP 1015 的外壳通常由几个部分组成：前盖、顶盖、左右两侧板和后部。
   • 从顶部开始，用平头螺丝刀沿着顶盖和前盖的接缝处轻轻撬动,通常在控制面板附近和出纸托盘的转轴处有卡扣。
   • 撬开几个关键卡扣后,顶盖就可以向上抬起并取下。
   • 接下来处理前盖，前盖通常通过底部的几个卡扣和侧面的螺丝固定，先撬开底部的卡扣,然后小心地将前盖从主体上分离。

第二步：移除内部核心部件

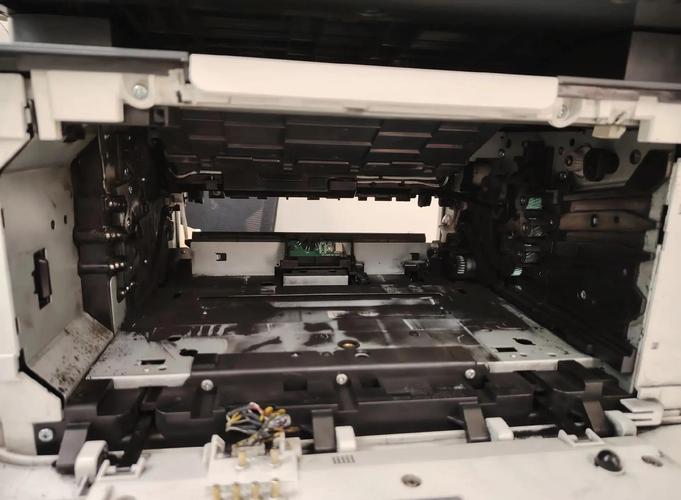

你应该能看到打印机内部的机械结构，包括激光扫描单元、感光鼓、定影组件等。

1. 断开所有连接器：

   • 这是最关键的一步，在移除任何主要部件之前，先断开所有连接线，通常包括：
     • 高压板连接器： 连接到硒鼓和激光扫描单元,通常是一排或多排白色或黑色的塑料插头。
     • 主板连接器： 连接到控制面板、传感器、电机等。
     • 电源板连接器： 连接到电源开关和定影组件的加热器。
   • 拔插头技巧： 一定要捏住塑料插头的头部，垂直拔出。绝对不要直接拉扯线缆！

2. 移除激光扫描单元：

   • 激光扫描单元通常位于打印机顶部，是一个长方形的塑料盒子,上面有镜子。
   • 它通常由1-2个螺丝固定在顶部或侧面的金属板上,拧下这些螺丝。
   • 小心地将其向上或向外抽出,注意其下方可能还有线缆需要提前拔掉。

3. 移除定影组件：

   • 警告：此部件非常烫！ 即使已冷却,也请小心处理。
   • 定影组件通常位于打印机后部,包含一个加热辊和一个压力辊。
   • 它通常由2-4个螺丝固定在打印机框架上,拧下螺丝。
   • 小心地将其整个组件向后或向上取出,注意不要让加热辊上的墨粉散落。

4. 移除主传动齿轮和电机：


   （图片来源网络，侵删）
   • 你会看到一系列的齿轮和电机，它们负责驱动感光鼓、进纸器等。
   • 通常这些齿轮和电机是固定在一个塑料支架或金属框架上的,拧下固定这个框架的螺丝。
   • 在取下整个传动系统之前,确保所有与传感器相连的线缆都已断开。

第三步：移除主板和电源板

1. 移除主板：

   • 主板（电路板）通常位于打印机底部或侧面,上面有各种接口和控制芯片。
   • 拧下固定主板的螺丝。
   • 拔掉所有连接到主板的线缆（之前可能已经拔掉，但最后再检查一遍）。
   • 将主板从插槽中取出。

2. 移除电源板：

   • 电源板通常是一个较大的金属板,上面有散热片和电容。
   • 它同样由几个螺丝固定,并连接着电源线。
   • 拧下螺丝，拔掉电源线,然后将其取下。

拆解后的清洁与维护

拆解的主要目的通常是为了清洁和维护,以下是你可以做的：

• 清洁硒鼓： 用软布或专用清洁刷轻轻擦拭感光鼓表面（绿色或蓝色的有机光导鼓），去除残留的墨粉。切勿用酒精或任何液体擦拭！
• 清洁激光扫描单元镜片： 用镜头清洁纸或无绒软布，轻轻擦拭扫描单元上的镜子，确保没有灰尘,灰尘会影响打印质量。
• 清洁定影组件： 用软布蘸取少量酒精，在冷却后轻轻擦拭加热辊（通常有棕色或黑色的涂层），去除顽固的墨粉污渍，同样,不要让酒精流到压力辊上。
• 清理内部碎屑： 用吸尘器（最好配有软刷头）或吹气球清理打印机内部的纸屑和墨粉。

组装与还原

组装是拆解的逆过程。

1. 参考照片： 不断回顾你之前拍摄的照片,确保每个部件都安装在正确的位置。
2. 先插线，后固定： 先将所有线缆连接到对应部件上，然后再拧紧螺丝固定部件,这样可以避免线缆被夹住或忘记连接。
3. 对齐卡扣： 在扣上外壳时，确保所有卡扣都正确对齐，不要强行用力,以免损坏卡扣。
4. 最后测试： 所有部件安装完毕后，不要立即装回硒鼓，可以先通电测试，看打印机自检是否正常，是否有异响，如果一切正常，再关机，装入硒鼓,进行打印测试。

希望这份详细的指南能帮助你成功拆解和维护你的 HP LaserJet 1015,祝你操作顺利！
