Dell Vostro 1310拆机步骤详解？

重要提示：准备工作与风险提示

1. 断开所有电源：在开始任何操作前，请务必关机，拔掉电源适配器，并移除笔记本底部的电池，这是防止短路和电击的第一步,也是最重要的一步。
2. 防静电：人体静电可能损坏精密的电子元件，建议在接触主板前，触摸一下金属物体（如暖气管）以释放静电,或佩戴防静电手环。
3. 工作环境：找一个光线充足、干净、平坦且宽敞的地方进行操作，最好铺一块软布或防静电垫,防止刮伤笔记本外壳。
4. 准备工具：
   • 小十字螺丝刀：这是最主要的工具。
   • 塑料撬棒：用于撬开塑料卡扣,避免划伤外壳。
   • 镊子：用于夹取细小的螺丝和部件。
   • 容器：用来分类存放从不同位置拆下的螺丝,避免混淆。
5. 风险提示：
   • 保修失效：拆机会立即导致官方保修失效（如果还有的话）。
   • 损坏风险：老旧塑料外壳可能已经变脆,强行撬开容易导致卡扣断裂或外壳破裂。
   • 数据安全：如果你不熟悉操作，可能会在无意中损坏硬盘或其他部件，导致数据丢失，如有重要数据,请提前备份。

第一步：移除外部部件与后盖螺丝

1. 移除电池：翻转笔记本，找到电池锁扣，向外滑动,然后将电池取出。


   （图片来源网络，侵删）

2. 移光驱：

   • 在笔记本右侧,找到光驱的弹出孔。
   • 用一根回形针或细长物体插入孔内，用力推,光驱托盘会弹出。
   • 按住托盘,将其完全拉出。
   • 光驱背面通常有两颗螺丝,拧下后即可将光驱从侧面抽出。

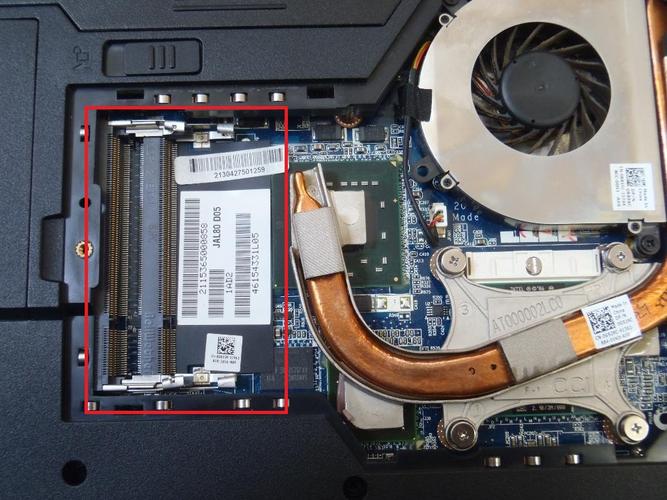

3. 移除内存条：

   • 在笔记本底部，找到内存条后盖（通常标有 "RAM" 或 "MEMORY" 图标）。
   • 拧下后盖的两颗小螺丝,取下后盖。
   • 你会看到内存条两侧有金属卡扣，向外掰开卡扣,内存条会自动弹起一个角度。
   • 以约45度角捏住内存条两端,将其拔出。

4. 移除硬盘：

   • 在笔记本底部，找到硬盘仓,它通常位于一个较大的长方形盖板下。
   • 拧下盖板的螺丝,取下盖板。
   • 你会看到硬盘被一个金属框架固定着,拧下框架两端的螺丝。
   • 轻轻将硬盘连同框架一起向前推出一小段距离，然后将其向上抬起,与接口分离。
   • （可选）拧下框架上的螺丝,将硬盘从框架中取出。

5. 记录并拧下后盖所有螺丝：


   （图片来源网络，侵删）
   • 这是拆机最关键的一步，仔细观察笔记本底部，拧下所有可见的螺丝。
   • 注意区分：通常有几种不同的螺丝，长度不同。强烈建议用不同的小盒子或磁铁将它们分类存放，特别是固定键盘和屏幕排线的螺丝,混用可能会导致装不回去或损坏排线。
   • 拧下螺丝后,将笔记本翻回正面。

第二步：拆开C面（键盘面）

1. 移除键盘：

   • 在键盘上方，通常有一条塑料装饰条（位于电源键和屏幕转轴之间），用塑料撬棒小心地从一侧（通常是靠近转轴处）将其撬开。
   • 取下装饰条后，你会看到固定键盘的几颗螺丝,拧下它们。
   • 重要：键盘下面连接着一条细长的排线，在拔下排线之前，先观察其接口结构，通常是有一个小塑料卡扣，需要向上或向外轻轻拨开，然后才能用镊子夹住排线头拔出。切勿直接拉扯排线！
   • 拔掉排线后，键盘就可以被轻轻向上抬起，注意键盘下方可能还连着触摸板排线,不要完全拿开。

2. 移除掌托/触摸板组件：

   • 键盘抬起后,你会看到整个掌托和触摸板组件。
   • 它通常由几颗螺丝固定，并且也连着排线，拧下螺丝,然后小心地拔掉触摸板的排线。
   • 现在可以将整个C面组件（键盘+掌托）完全移除。

第三步：断开排线并移除屏幕

1. 断开排线：

   • 移除C面后，你会看到主板上暴露出的各种排线，包括：
     • 屏幕排线：从屏幕转轴处连接到主板的扁平、脆弱的排线。
     • 无线网卡天线：通常是两根白色的细线,连接到无线网卡和屏幕转轴附近。
     • 电源按钮排线：连接到顶盖电源按钮。
   • 操作方法：和键盘排线一样，先找到并拨开每个排线接口的小卡扣，然后用镊子垂直于主板方向拔出排线头。动作要轻柔，果断，不要犹豫。

2. 移除屏幕：


   （图片来源网络，侵删）
   • 翻转笔记本,现在只连接着屏幕和转轴。
   • 在屏幕的背面（B面），你会看到一圈固定屏幕边框的螺丝，通常在转轴处有4颗,边框四周也可能有。
   • 拧下所有这些螺丝。
   • 用塑料撬棒小心地从屏幕边框的缝隙处开始，一圈一圈地撬开，老机器的卡扣很紧,需要耐心。
   • 当边框完全分离后，屏幕的液晶屏面板（LC Panel）就可以从后盖中取出。
   • 注意：屏幕本身非常脆弱，且表面有涂层,避免用硬物直接接触屏幕表面。

第四步：移除主板和其他核心部件

1. 移除散热模组：

   • 拧下固定散热风扇和散热铜管的螺丝。
   • 拔掉风扇的电源插头。
   • 小心地取下整个散热模组，如果散热片和CPU/GPU粘得很紧，可以稍微左右晃动一下再取下，切勿强行拉扯，以免损坏CPU或GPU的针脚（如果是Socket BGA焊接的则无需担心，但暴力操作可能损坏焊点）。

2. 移除主板：

   • 拧下固定主板的全部螺丝（通常分布在主板四周和中间）。
   • 小心地抬起主板的一端,然后将其从机箱中滑出。
   • 注意：主板下方可能还有连接到机身各处的排线或天线,确保在移除前已全部断开。

3. 移除其他部件：

   • 机箱内只剩下一些小部件，如：
     • 无线网卡：拧下一颗螺丝，拔掉天线,即可取下。
     • 扬声器：通常固定在掌托下方，拧下螺丝,拔掉排线即可取下。
     • CMOS电池：一颗小小的圆形电池，用于保存BIOS设置,拔掉即可。

重新组装

重新组装的顺序与拆机顺序完全相反。

1. 将所有新部件或清洁后的部件按照相反的步骤装回。
2. 在拧紧每一颗螺丝之前，确保所有排线都已正确插入并扣好卡扣,这是最容易出错的地方。
3. 在安装C面时,确保所有边缘的卡扣都对齐并扣紧。
4. 最后一步：在装上电池、连接电源之前，先开机测试一下，确保所有功能（屏幕、键盘、触摸板、USB等）都正常。
5. 如果一切正常，再关机,装回电池和所有后盖螺丝。

拆机完成！整个过程需要极大的耐心和细心,祝你成功！
