Bose Companion 5拆机后内部藏着什么玄机？

以下是一份详细的 Bose Companion 5 拆解指南，涵盖了拆解步骤、内部结构分析和注意事项。

第一部分：拆解前的准备工作

安全第一

• 断开所有电源： 确保卫星音箱和低音炮都已完全关闭,并从电源插座上拔下。
• 准备工具：
  • 十字螺丝刀 (Phillips Screwdriver)： 这是最主要的工具,用于拧下外壳上的螺丝。
  • 塑料撬棒或薄卡片： 用于分离卡扣固定的塑料外壳,避免划伤外壳。
  • 防静电手环 (可选但推荐)： 在处理电路板时,防止静电损坏敏感元件。
  • 工作台和软布： 在干净、宽敞的平面上进行操作,防止零件滚落或丢失。

了解你的设备

Companion 5 系统由三部分组成：

1. 低音炮 (Subwoofer)： 包含功放、电源供应和低音单元。
2. 右卫星音箱 (Right Satellite)： 包含功放和卫星单元，同时也是主控单元,连接所有线缆。
3. 左卫星音箱 (Left Satellite)： 包含功放和卫星单元,通过专用线缆连接到右卫星音箱。

我们将分别拆解这三部分,但核心在于拆解低音炮和右卫星音箱。

第二部分：拆解步骤

A. 低音炮 拆解

低音炮是系统的核心,包含所有电子元件。

1. 移除背面盖板：


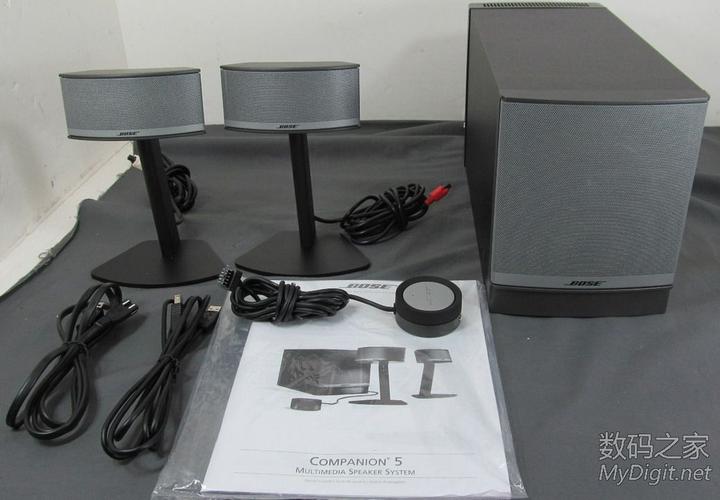

   （图片来源网络，侵删）
   • 将低音炮倒置或侧放,使其背面朝上。
   • 你会看到一个黑色的塑料盖板，上面有电源接口、音频输入接口和卫星音箱接口。
   • 用螺丝刀拧下固定这个盖板的几颗螺丝。
   • 小心地撬开盖板，它可能通过卡扣固定,用塑料撬棒从边缘慢慢分离。

2. 断开内部连接：

   • 打开盖板后,你会看到低音单元和电路板。
   • 找到连接低音单元的两个接线端子（通常是红色和黑色的线扣），用手捏住线扣根部，然后拔下,不要直接拉扯线缆。
   • 你还会看到一根或多排连接到电路板的排线，通常是白色或黑色的扁平电缆，这些连接器通常有一个小卡扣，需要先向上或向外拨开,然后才能轻轻拔出排线。

3. 移除电路板：

   • 电路板通常通过几颗螺丝固定在低音炮外壳的顶部或侧面。
   • 拧下这些螺丝，然后小心地提起电路板，注意，电路板上可能还连接着一些线缆（如电源开关指示灯的线）,需要先将其拔下。

4. 分离外壳：

   低音炮的内部组件（单元、电路板、变压器等）已经与外壳分离，你可能会发现单元本身也是通过卡扣或螺丝固定在前面板上的，可以继续拆解,但通常到此为止已经能看到大部分核心元件了。


   （图片来源网络，侵删）

B. 右卫星音箱 拆解

右卫星音箱是主控单元,内部结构相对复杂。

1. 移除背面盖板：

   和低音炮类似，将右卫星音箱倒置，拧下固定背面盖板的螺丝,然后取下盖板。

2. 断开所有连接线：

   • 在右卫星音箱内部，你会看到一个非常复杂的连接器区域，这里汇集了：
     • 从低音炮过来的电源和数据线。
     • 连接左卫星音箱的专用线缆。
     • 音频输入线缆（通常从电脑主机传来）。
     • USB 线缆（用于控制音量和虚拟环绕声）。
   • 仔细识别并断开所有这些连接。 对于排线，务必先松开卡扣再拔出，对于线缆，要捏住连接器本身,不要拉扯线缆。

3. 移除电路板：

   • 电路板通过螺丝固定在卫星音箱的底座或外壳上。
   • 拧下螺丝，然后小心地取出电路板，注意，它可能还和前面板或旋钮有机械连接,需要轻轻分离。

4. 分离外壳：

   电路板取出后，卫星音箱的前面板和后盖就可以分开了,卫星单元通常是通过胶水或卡扣固定在前面板上的。

C. 左卫星音箱 拆解

左卫星音箱最简单，因为它只是一个从右卫星音箱接收信号的“哑巴”功放。

1. 移除背面盖板：

   拧下固定背面盖板的螺丝并取下。

2. 断开内部线缆：

   内部只有一根从右卫星音箱过来的线缆，连接到电路板,拔下这个连接器。

3. 移除电路板并分离外壳：

   拧下固定电路板的螺丝，取出电路板,然后分离前后外壳。

第三部分：内部结构与元件分析

拆开后，你将看到 Bose 的核心技术：

低音炮内部：

1. 电源供应单元： 一个大块的金属盒子，是低音炮最重的部分,它负责将家用交流电转换为系统各部分所需的低压直流电。
2. 功放模块： 一块或多块电路板，上面集成了低音功放和为卫星音箱供电的功放芯片，Bose 通常使用定制的或高品质的功放芯片。
3. 低音单元： 6.5英寸左右的低音喇叭,被安装在低音炮的箱体内部。
4. 散热片： 功放工作时会产生热量,通常会附在功放芯片上用于散热。

卫星音箱内部：

1. 卫星功放模块： 右卫星音箱的电路板上集成了复杂的信号处理和功放电路，用于驱动左右两个卫星单元，左卫星音箱则只包含一个较小的功放模块,用于驱动自身的单元。
2. 卫星单元： 2.5英寸左右的全频带或中高频单元，Bose 的技术亮点之一是使用“相位插塞” (Phase Plug) 的单元设计,有助于改善高频指向性和减少失真。
3. 控制旋钮： 右卫星音箱上的音量旋钮直接连接在电路板上,控制主音量。

核心技术与线缆：

• 专用线缆： 低音炮和卫星音箱之间、左右卫星音箱之间的线缆是 Bose 专有的，它们不仅传输音频信号，还传输控制数据和为卫星音箱供电，这是实现其“虚拟环绕声”和简化布线的关键。
• 信号处理芯片： 在右卫星音箱的电路板上，你会找到一颗或多颗数字信号处理器芯片，这是实现 TrueSpace 虚拟环绕声算法的核心，负责处理输入的立体声信号，并计算出驱动多个“发声点”所需的信号,从而创造出环绕声场。

第四部分：拆解后的注意事项与建议

1. 清洁： 如果只是想清洁内部灰尘，可以使用软毛刷或吹气球（皮老虎）小心清理。切勿使用液体清洁剂直接喷洒在电路板上。
2. 维修：
   • 如果某个音箱不响，问题可能出在功放芯片、电源或线缆上,你需要有专业的电子知识和万用表才能进行进一步检测。

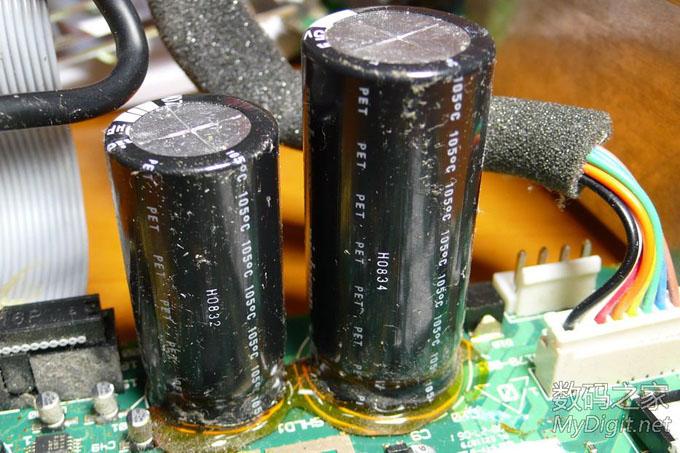

   • 常见故障点： 电源供应单元的电容老化、功放芯片过热烧毁、排线接触不良或断裂。
3. 复原： 按照与拆解相反的步骤进行组装，确保所有排线和连接器都正确插入并锁紧，在拧紧所有螺丝之前，先不要盖上盖板，进行一次通电测试（注意安全）,确认一切正常后再封上外壳。
4. 价值评估： Companion 5 是一款设计精良但年代较久的产品，其二手市场价值有限，拆解它更多是出于学习、维修或升级（如更换电容、单元）的目的,而非为了获得可回收的贵金属。

希望这份详细的指南能帮助你安全地完成 Bose Companion 5 的拆解！
