在进行任何拆机操作前，请务必做好准备工作，并完全断开电源（包括移除电池和电源适配器）。
（图片来源网络，侵删）
第一部分：拆机前准备与注意事项
-
静电防护 (最重要！)：
- 在干燥、清洁的环境下操作。
- 佩戴防静电手环，并确保其良好接地（如连接到电脑机箱的金属部分）。
- 如果没有手环，可以经常触摸一下金属水管或暖气片,释放身体静电。
- 避免在铺有地毯或化纤布料的地方操作。
-
工具准备：
- 螺丝刀：主要需要 PH0# 和 PH1# 的十字螺丝刀，Vostro 1320 的螺丝长度不同，请务必分类存放,避免装错。
- 塑料撬棒：用于撬开塑料卡扣,避免划伤外壳。
- 镊子：用于夹取小螺丝或连接器。
- 小容器：用于分类存放拆下的螺丝。
- 酒精和棉签：用于清洁散热片和更换硅脂。
-
资料准备：
- 建议在网上搜索并下载 Dell Vostro 1320 的 Service Manual（服务手册），手册中会有最精确的拆解步骤和部件图示，是拆机的最佳指南，你可以在 Dell 官方网站或第三方维修论坛（如 iFixit）找到。
第二部分：详细拆机步骤
步骤 1：移除电池和光驱
这是最基础的第一步,确保设备完全断电。
（图片来源网络，侵删）
-
移除电池：
- 将笔记本翻过来,背面朝上。
- 你会看到一个电池锁扣，通常是一个可以左右滑动的塑料片,将其滑动到解锁位置。
- 向外拉电池的释放卡扣。
- 电池应该可以很轻松地取下。
-
移除光驱 (如果需要)：
- 在电池仓旁边,你会看到一个光驱仓。
- 用螺丝刀轻轻向外顶一下光驱弹出按钮,光驱托盘会弹出一小段。
- 拉出托盘,然后继续将整个光驱模块从后向前水平滑出。
- 光驱模块背面通常有一颗螺丝固定,取下这颗螺丝后才能完全分离光驱。
步骤 2：移除底壳所有螺丝
将笔记本翻过来,正面朝上。
-
键盘区域螺丝：
（图片来源网络，侵删）- 在键盘上方，屏幕转轴附近，通常有 1-2 颗螺丝,取下它们。
- 在掌托区域（触摸板上方），会有几颗螺丝,取下它们。
- 注意：这些螺丝可能较长,不要和底壳的螺丝搞混。
-
底壳螺丝：
- 将笔记本翻回背面,取下所有可见的十字螺丝。
- 特别注意：
- 内存仓盖板下的螺丝。
- 硬盘仓盖板下的螺丝。
- Wi-Fi 天线连接器附近可能有一颗固定螺丝。
- 有些螺丝被标签覆盖着,需要先撕掉标签。
- 再次强调：所有螺丝长度不同,请务必按位置分类存放！
步骤 3：分离底壳
- 在所有螺丝都取下后,底壳应该只剩下塑料卡扣固定了。
- 从笔记本的 侧面（通常是后部或侧面）开始,用塑料撬棒小心地插入外壳缝隙。
- 沿着缝隙缓慢移动撬棒，逐一解开卡扣，这个过程需要耐心和轻柔,避免用力过猛导致卡扣断裂。
- 解开所有卡扣后，底壳就可以被轻松地取下，取下时注意内部连接线（如触摸板排线、电源指示灯排线）,不要直接将底壳完全拉离。
步骤 4：断开内部排线和移除部件

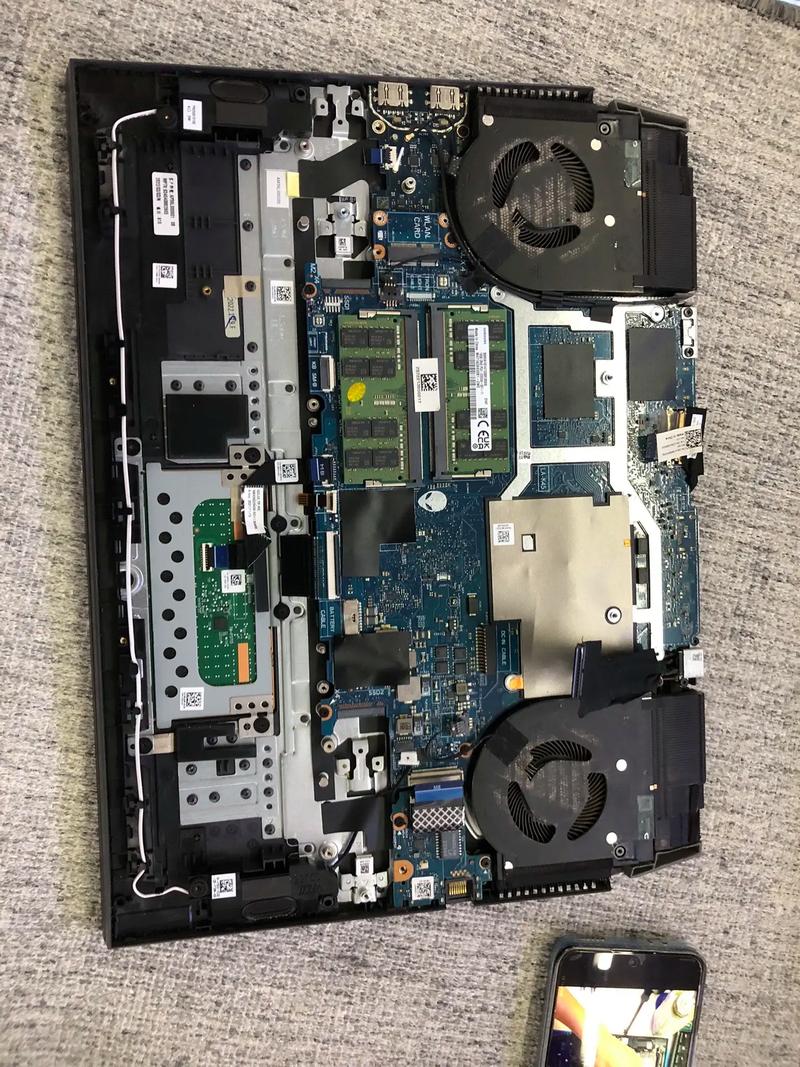

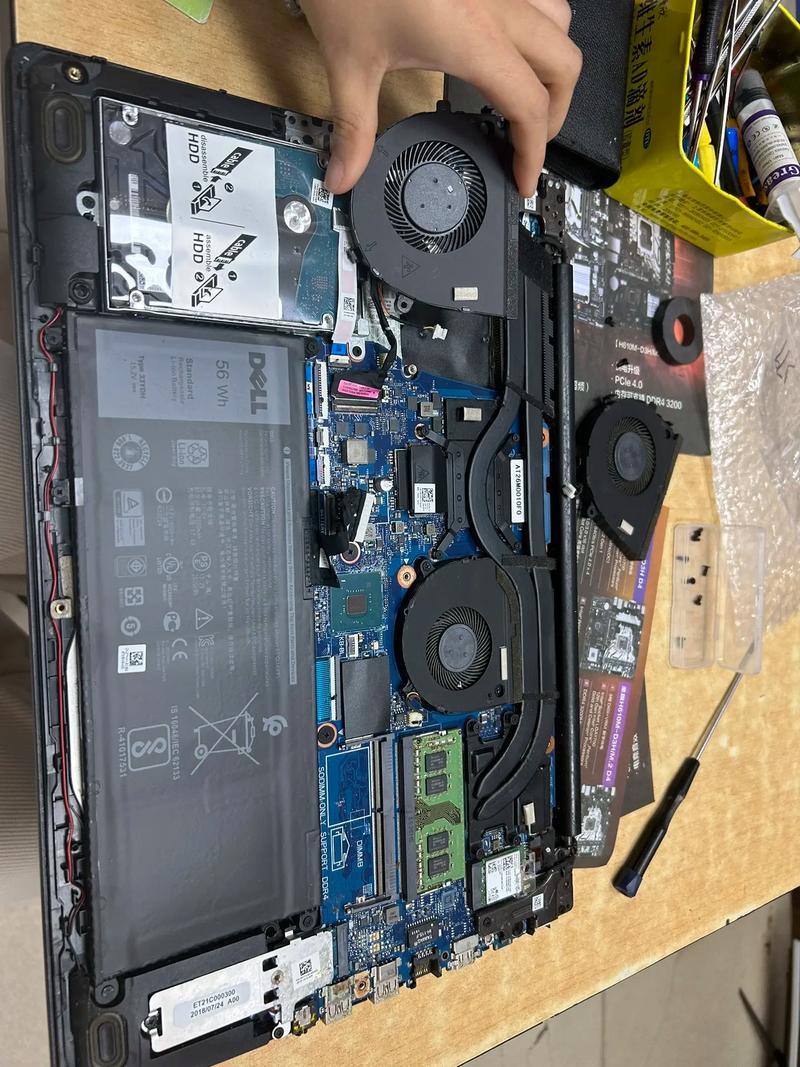

现在你可以看到笔记本的内部“五脏六腑”了。
-

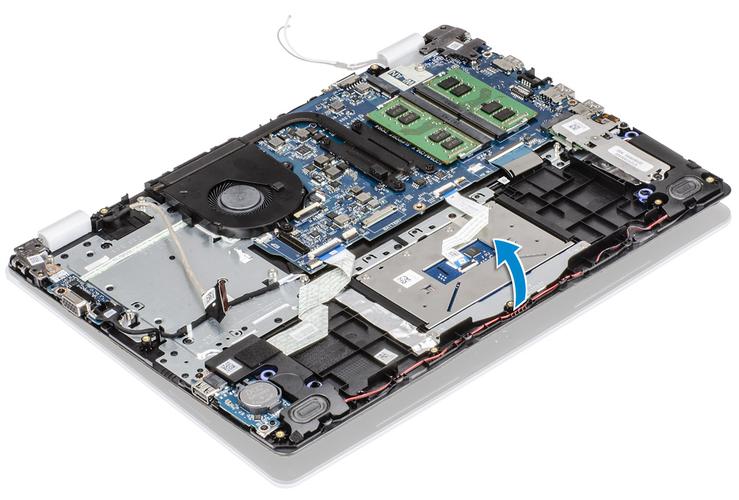

断开触摸板排线：
- 触摸板排线通常是一个很小的、带黑色塑料块的柔性扁平电缆。
- 轻轻向上抬起黑色塑料块的卡扣，排线就会自动松开,不要直接拉扯排线本身。
-
移除键盘：
- 键盘通常被几个塑料卡扣固定在掌托上。
- 用撬棒从键盘的边缘（通常是上方或侧面）小心地将其撬起。
- 撬起后，你会看到键盘的排线连接到主板上，同样,通过抬起卡扣来断开它。
- 完全断开排线后,即可取下整个键盘。
-
移除散热模组 (CPU/GPU 散热器)：
- 这是最关键的一步,尤其是为了清灰或换硅脂。
- 找到散热风扇的电源线，通常是白色或黑色的插头,小心拔下。
- 散热器通常由 2-4 颗螺丝固定在主板上，按照对角线顺序，分次、分步地拧松并取下这些螺丝,这样可以避免主板因受力不均而损坏。
- 取下螺丝后，散热器会因为旧硅脂的粘性而吸附在芯片上。千万不要直接垂直向上拔！ 应该先轻轻地左右或前后小幅度晃动，使其松动,然后再垂直取下。
- 取下后，你会看到 CPU 和 GPU 的核心。
-
移除内存和硬盘：
- 内存：打开内存仓盖板，两侧的卡扣会自动弹起，内存条会倾斜一个角度,即可取出。
- 硬盘：通常在硬盘仓内，由一颗螺丝固定在托架上，取下螺丝,将硬盘连同托架一起拉出。
-
移除无线网卡：
- 无线网卡通常有两根天线（白色和黑色），天线是通过金属小卡片连接在网卡上的,用镊子先取下天线。
- 然后拔掉网卡自身的接口，最后将网卡以 45 度角从插槽中取出。
第三部分：清理、维护与安装
-
清理灰尘：
- 用吹气球或压缩空气罐清理风扇、散热鳍片和机箱内部的灰尘，对于顽固的灰尘,可以用软毛刷轻轻刷掉。
- 注意：不要用嘴吹,以免哈气导致潮气进入。
-
更换散热硅脂：
- 用无水酒精和高纯度纤维布（或咖啡滤纸）彻底擦拭干净 CPU 和 GPU 核心以及散热器底面的旧硅脂。
- 在 CPU 和 GPU 核心中央,挤入米粒大小的新硅脂。
- 将散热器按原位放回，不要移动，直接对准螺丝孔，按照之前的对角线顺序，分步、均匀地拧紧螺丝。
-
安装新部件：
- 按照与拆卸相反的顺序重新安装所有部件。
- 确保所有排线都插紧,卡扣都扣到位。
- 在合上底壳前，最好先通电开机，测试一下所有新更换的硬件（内存、硬盘、键盘等）是否工作正常。
-
合上底壳：
- 对准底壳和机身，从一端开始，轻轻按压，听到“咔哒”声表示卡扣已经扣合。
- 沿着边缘按压,确保所有卡扣都锁紧。
- 拧回所有螺丝。
总结与提示
- 耐心是关键：拆机是一个精细活,不要急躁。
- 拍照记录：在断开复杂的排线或拆卸前，用手机拍下照片,可以极大地方便你后续的安装。
- 遵循手册：如果手头有 Service Manual,务必以手册为准。
- 安全第一：任何操作前,确认设备已完全断电。
完成以上步骤后，你的 Dell Vostro 1320 就应该能焕然一新了,祝你拆机顺利！
