Galaxy Note 10.1拆机后内部结构有何亮点？

拆机有风险，操作不当可能导致设备永久损坏、屏幕碎裂或失去保修，请在开始前仔细阅读所有步骤，并确保你具备必要的工具和耐心。

第一部分：准备工作

风险评估

• 失去保修：自行拆机会立即使你的设备失去官方保修资格。
• 设备损坏：塑料卡扣易断，螺丝易滑丝，排线脆弱，操作失误可能导致屏幕碎裂、主板损坏、外壳划伤等。
• 静电风险：人体静电可能损坏精密的电子元件,务必在防静电环境下操作。

所需工具

• 热风枪或吹风机：用于软化背面固定的胶水,是拆机的关键第一步。
• 塑料撬棒/卡片：首选塑料材质，避免刮伤设备外壳，至少准备2-3个。
• 螺丝刀套装：
  • PH000# 或 PH00# 十字螺丝刀：用于拆卸内部小螺丝。
  • T5/T6 六角螺丝刀：部分设备可能使用六角螺丝。
• 撬片/薄金属片：用于分离屏幕和中框。
• 镊子：最好是尖头和弯头各一把,用于夹取小螺丝和排线。
• 吸盘：用于吸附屏幕,方便撬开。
• iOpener 或毛巾：配合热风枪使用,使热量更均匀地传递。
• 新胶条 (可选)：重新组装时，如果原胶条失去粘性,需要购买新的双面胶条。
• 工作台和良好照明：确保所有零件有序摆放,避免混淆。

第二部分：拆机步骤

步骤 1：加热设备背面

这是最关键的一步,目的是软化背面和中框之间固定的强力胶。

1. 将 Galaxy Note 10.1 平放在工作台上。
2. 使用热风枪（调至中低档，约 150-180°C）或吹风机（高档），在设备背部的边缘均匀地加热。切勿在一个点上停留过久,以免损坏内部元件或导致外壳变形。
3. 持续加热约 1-2 分钟，用手触摸背面边缘,感觉温热即可。

步骤 2：打开后盖

1. 在加热后的设备侧面（例如音量键一侧），从最薄、最没有卡扣的地方开始。
2. 用一个薄塑料撬片或卡片，小心地插入后盖和中框的缝隙中，动作要慢,力度要轻。
3. 一旦插入一点，可以慢慢滑动撬片，沿着边缘“切断”胶水的粘合。当心：后盖和中框之间连接着排线（通常是摄像头、闪光灯、按键的排线）,所以不要撬得太深太快。
4. 用吸盘吸附在后盖上，向外拉，同时用撬片在缝隙中辅助,慢慢将后盖分离。
5. 分离后盖时，你会看到连接到主板的几根排线。轻轻地将它们从插座上拔出，通常是用镊子夹住排线连接器的卡扣，向上或向外提起排线,而不是直接拉排线本身。

步骤 3：断开电池连接

这是拆机中最重要的安全步骤！ 必须先断开电池，否则在后续操作中可能导致短路,烧毁主板。

1. 找到电池连接器，它通常位于主板的右上角,被一块金属屏蔽罩覆盖。
2. 用 PH000# 螺丝刀拧下固定屏蔽罩的螺丝（通常有2-3颗）。
3. 取下屏蔽罩,你会看到电池连接器。
4. 用镊子轻轻提起连接器上的卡扣,然后将电池排线从主板上拔出。

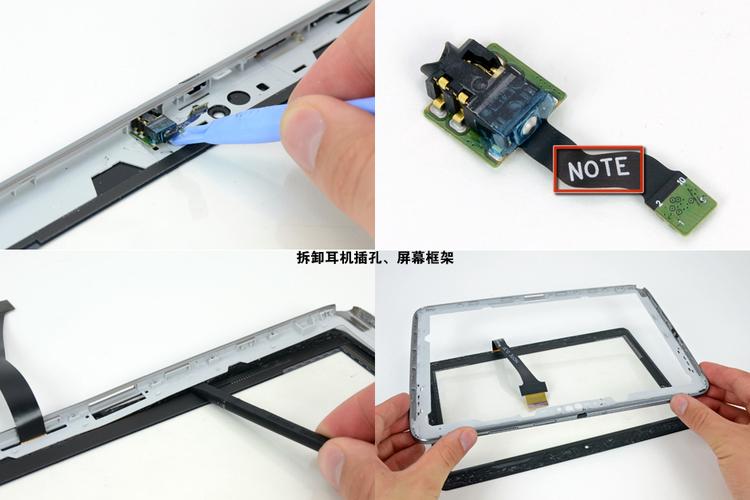

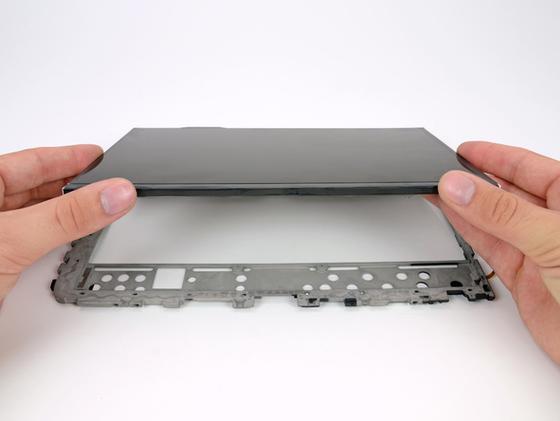

步骤 4：拆卸屏幕

现在可以安全地分离屏幕和中框了。

1. 屏幕和中框之间也有一圈胶条,需要继续用热风枪加热屏幕边缘。
2. 用撬片沿着屏幕边缘慢慢滑动，分离屏幕和中框。屏幕非常脆弱！ 动作一定要极其轻柔。
3. 分离时，你会看到屏幕连接到主板的排线，同样，用镊子小心地拔出屏幕排线连接器。注意：屏幕排线非常细小，极易损坏,务必小心操作。

步骤 5：拆卸其他组件

现在设备已经完全打开,你可以根据需要更换或维修具体部件。

1. 摄像头：通常由几颗小螺丝固定,拧下后即可取下。
2. 扬声器：位于设备底部,同样由螺丝固定。

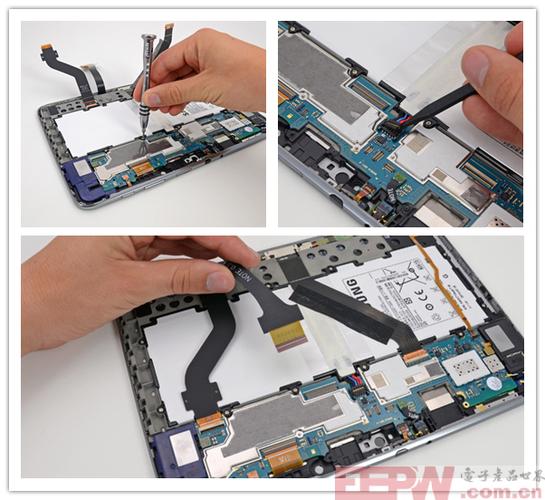

3. 主板：是核心部件，由多个螺丝固定，在拆卸前，请务必拍照记录下所有螺丝的位置和长度，因为它们通常长短不一,装错会导致设备无法工作。
4. 电池：电池通常有较强的胶水粘在机身上，需要用撬片小心地从边缘慢慢将其分离。注意：电池是锂聚合物电池，穿刺或过度弯折有起火风险,操作时要格外小心。

第三部分：重新组装

组装过程是拆机的逆过程,但需要更加注意。

步骤 1：安装新部件

• 如果更换了屏幕、电池等,先将它们安装到中框上。
• 确保所有排线都正确、牢固地插入连接器，并听到“咔哒”一声。

步骤 2：安装主板和其他组件

• 按照之前拍照记录的顺序，将主板、扬声器、摄像头等部件安装回原位。务必使用正确长度的螺丝。

步骤 3：合上屏幕

• 小心地合上屏幕和中框,确保屏幕边缘完全对齐。
• 用手轻轻按压屏幕四周,确保胶条粘合牢固。

步骤 4：安装后盖

• 将后盖对准中框，从一端开始慢慢按压,确保所有卡扣都扣到位。
• 可以使用橡皮筋或专用夹具固定后盖几个小时,以确保胶水完全粘合。

步骤 5：最终检查

• 在开机前，再次检查所有螺丝是否拧紧,所有排线是否连接好。
• 连接充电器,看设备是否能正常开机和充电。
• 测试所有功能：触摸屏、摄像头、扬声器、按键、WiFi、蓝牙等。

总结与建议

• 难度：三星 Galaxy Note 10.1 的拆机难度为 中等,主要难点在于背盖的胶水和内部脆弱的排线。
• 耐心是关键：不要急于求成，慢慢来,每一步都确认无误再进行下一步。
• 寻找教程：在动手前，强烈建议在 YouTube 或 Bilibili 上搜索 "Galaxy Note 10.1 N8000 拆机" 相关的视频,视频演示可以让你更直观地了解内部结构和操作细节。
• 备件：如果你只是想清理一下，问题不大，但如果要更换屏幕、电池等，请务必购买质量可靠的备件,劣质屏或电池会带来安全隐患。

祝你拆机顺利！
