Buffalo WXR-1900拆机有何亮点或问题？

⚠️ 重要安全提示：

1. 断电并等待： 在开始任何操作之前，请务必将路由器电源线拔掉，并至少等待5分钟,让内部电容完全放电。
2. 防静电： 人体静电可能会损坏精密的电子元件，请佩戴防静电手环，或者在触摸任何内部零件之前,先用手触摸一下金属水管等接地物体。
3. 保修失效： 拆机会立即使产品失去官方保修资格,请确保你了解并接受这一点。
4. 工具准备： 准备正确的工具可以避免损坏外壳和螺丝。

第一步：准备工作

所需工具：

• 防静电手环 (推荐)： 保护你的路由器和你的电脑。
• 合适的螺丝刀： Buffalo WXR-1900 使用的是 Torx T10 螺丝，以及一颗 Phillips #0 十字螺丝，请务必使用尺寸匹配的螺丝刀,否则会损坏螺丝头。
• 塑料撬棒或薄卡片： 用于撬开卡扣,避免划伤外壳。
• 一个干净、光线充足的工作台面。

第二步：拆卸外壳

WXR-1900 的外壳设计得比较牢固,通过卡扣和螺丝固定。

1. 移除脚垫： 在路由器底部的四个角，有四个圆形的橡胶脚垫，用你的指甲或小刀小心地将它们撬起来,脚垫下面就是隐藏的螺丝。
2. 拧下所有螺丝： 撬开脚垫后，你会看到四颗 T10 螺丝,将它们全部拧下并妥善保管。
3. 分离外壳： 现在路由器的上下两部分主要由卡扣连接着。
   • 将路由器正面（有 Buffalo Logo 和接口的一面）朝上。
   • 从 底部 开始，用塑料撬棒沿着接缝处轻轻撬动,可以先从天线底座或接口区域的缝隙入手。
   • 慢慢地，沿着整个边缘移动撬棒，逐一解开卡扣，你会感觉到“咔哒”一声,表示卡扣已经松开。
   • 注意： 天线底座是连接上下壳体的一个关键点,可能需要稍微用力或稍微转动一下才能完全分离。
4. 打开外壳： 当所有卡扣都松开后，你就可以小心地将上半部分外壳取下。请慢一点,因为内部的电源线可能还连接着主板上的指示灯。

第三步：内部结构与组件识别

打开外壳后，你将看到一个非常工整的内部布局,以下是主要组件的介绍：

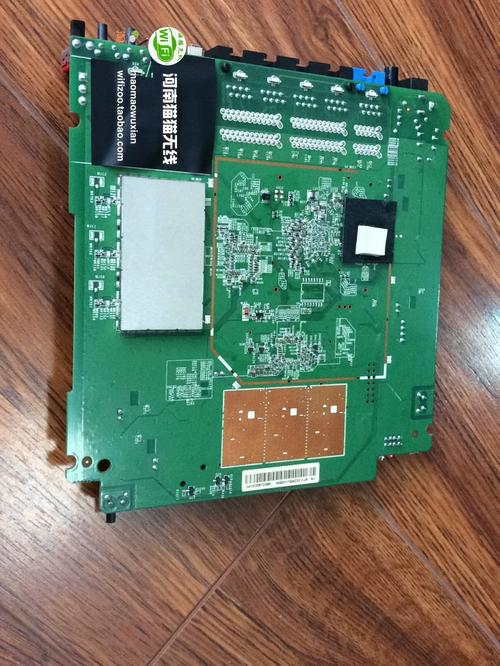

1. 主板： 路由器的核心，上面集成了处理器、内存、交换机芯片等所有关键元件。
2. 散热系统：
   • 大散热片： 覆盖在主处理器和电源管理芯片上,通常有热管连接。
   • 小散热片： 覆盖在交换机芯片上。
   • 散热风扇： 一个位于路由器中央的40mm风扇，用于强制风冷，将冷空气从底部吸入,经过散热片后从顶部排出。
3. 天线： 三根外部天线通过 SMA 接口连接到主板,这意味着理论上你可以更换增益更高或方向性更强的天线。
4. 内存和闪存：
   • 内存： WXR-1900 通常配备 512MB 的 DDR3 内存，是可插拔的，理论上可以升级（但需要找到兼容的型号和焊接技术）。
   • 闪存： 存储官方固件，通常为 128MB，也是可插拔的，可以用来刷入 OpenWrt 等第三方固件。
5. 电源接口板： 位于路由器底部，连接外部电源适配器,并将电压转换为主板所需的各路电压。
6. USB 3.0 接口： 通常有两个,直接焊接在主板上。
7. JTAG 接口： 在主板上通常会有一个调试用的 JTAG 接口,用于高级刷机或硬件调试。

第四步：常见拆机目的与操作

目的1：深度清洁和更换散热硅脂

长时间使用后，散热器和芯片之间的硅脂会干涸,导致散热效率下降。

1. 断开所有连接： 确保路由器完全断电。
2. 移除散热器：
   • 找到连接风扇的排线，小心地从主板的插座上拔下（捏住排线头垂直拔出，不要直接拉线）。
   • 拧下固定大散热片的几颗螺丝（通常是 Phillips #0 或非常小的十字螺丝）。
   • 小心地将散热片连同热管一起抬起，注意不要用力过猛,以免扯坏焊点。
3. 清洁：

   用无水酒精和高纯度棉签或无尘布，仔细擦拭干净 CPU 和电源管理芯片顶部的旧硅脂,以及散热片底部的残留物。

4. 涂抹新硅脂：
   • 在芯片中央挤一小颗米粒大小的导热硅脂（如信越7921或利信7921）。
   • 将散热片轻轻放回原位，对准螺丝孔，不要平移按压,以免产生气泡。
5. 重新安装：
   • 拧回散热片的螺丝，建议按照对角线的顺序分次拧紧,以确保压力均匀。
   • 将风扇排线插回主板。
6. 测试： 在装回外壳前，可以先通电测试一下，确保风扇正常转动,路由器能正常启动。

目的2：更换天线

1. 拧下外部天线： 直接逆时针旋转天线，将其从 SMA 接口上拧下。
2. 更换新天线： 将你准备好的新天线顺时针拧上即可，确保天线接口是标准的 RP-SMA（Reverse Polarity SMA）,这是绝大多数家用路由器的标准。

目的3：刷入 OpenWrt 或其他第三方固件

这是 WXR-1900 拆机最常见的“高级”玩法。

1. 物理刷机（推荐）：

   • 按照上述步骤拆开路由器。
   • 找到主板上的 SPI Flash 芯片（通常是 Winbond 或 Macronix 品牌的，如 W25Q128）。
   • 使用一个 CH341A 编程器 和一个 SOIC8 转接板，将 Flash 芯片从主板上取下（需要热风枪或合适的电烙铁技巧）。
   • 将芯片放入编程器，通过软件（如 CH341A.EXE）刷入你下载好的 OpenWrt 固件镜像文件。
   • 将芯片焊回主板。
   • 重新组装路由器，通电即可进入 OpenWrt 系统。

2. TFTP 网络刷机（需要串口线）：

   • 这种方法不需要拆焊 Flash 芯片，但需要你找到并焊接一个 UART/串口。
   • 拆开路由器，在主板上找到调试串口（通常是一排插针，标记为 TX, RX, GND, 3V/VCC）。
   • 使用 USB 转 TTL 串口线（如 CH340G/FT232RL）连接到你的电脑。
   • 通过串口终端软件（如 PuTTY, minicom）登录路由器的 Bootloader。
   • 设置路由器的 IP 地址，并使用 TFTP 客户端工具将 OpenWrt 固件刷入。

第五步：重新组装

1. 检查： 在合上前盖之前，再次检查所有组件是否都已正确归位，螺丝是否都已拧紧,排线是否插好。
2. 对齐外壳： 将下半部分外壳放在桌面上，小心地将上半部分对准卡扣,轻轻按压。
3. 扣紧卡扣： 从中心向四周按压，确保所有卡扣都“咔哒”一声扣合到位。
4. 拧回螺丝： 将之前拧下的四颗 T10 螺丝装回并拧紧。
5. 贴回脚垫： 将橡胶脚垫粘回原来的位置。

至此，Buffalo WXR-1900 的拆机过程全部完成,希望这份详细的指南能对你有所帮助！
