EliteBook 2560p拆机后如何清理散热？

重要提醒：开始之前！

1. 数据备份：在进行任何拆机操作前，请务必备份您硬盘中的重要数据。
2. 释放静电：人体静电可能精密的电子元件造成永久性损坏，请在接触笔记本前，触摸接地的金属物体（如暖气片、未上漆的电脑机箱）以释放静电，最好佩戴防静电手环。
3. 断开电源：确保笔记本电脑已完全关机，并拔掉电源适配器。
4. 准备工具：准备好正确的工具，这是成功拆机的关键。
5. 记录过程：拆下的螺丝请按顺序和位置摆放，并用手机拍照记录每一步，方便后续安装。

第一部分：准备工作与所需工具

所需工具：

1. 精密螺丝刀套装：这是最重要的工具，您需要：
   • PH0 号十字螺丝刀：用于拆卸大部分外壳螺丝。
   • PH1 号十字螺丝刀：部分较小的螺丝可能需要这个。
   • T5/T6 梅花螺丝刀：用于拆卸硬盘、无线网卡等设备上的固定螺丝。
2. 塑料撬棒或薄塑料卡片：用于分离塑料卡扣，避免划伤外壳。
3. 防静电手环（强烈推荐）：防止静电损坏。
4. 容器：用于分类存放拆下的不同规格的螺丝。
5. 手电筒：照亮机箱内部细节。

第二部分：详细拆机步骤

步骤 1：移除电池

这是拆机的第一步,也是安全操作的关键。

1. 将笔记本翻到背面,确保电源已断开。
2. 找到电池的锁定开关（通常是一个可以左右拨动的塑料片）。
3. 将开关拨到“解锁”位置（箭头指向 UNLOCK 或电池图标）。
4. 用指甲或撬棒轻轻顶住电池的释放卡扣。
5. 电池会自动弹起一个角度,然后就可以将其水平拔出。

步骤 2：移除后盖的所有螺丝

1. 将笔记本翻到背面,用 PH0 螺丝刀拧下所有固定后盖的十字螺丝。
2. 注意：
   • EliteBook 2560P 的后盖螺丝规格可能不完全一样，但通常都是十字螺丝，请务必将它们分开放置，因为有些螺丝长度不同，安装时不能混用。
   • 特别注意内存仓盖下和硬盘仓盖下通常也有一颗螺丝,需要一并拧下。
   • 有些螺丝可能隐藏在脚垫或标签下,如果发现某个位置很难撬开，可以检查一下是否有隐藏螺丝。

步骤 3：分离后盖

这是最需要耐心和技巧的一步,因为笔记本外壳通过大量的塑料卡扣固定。

1. 从后盖的边缘（通常是内存仓或光驱位边缘）开始，用塑料撬棒小心地插入缝隙。
2. 沿着缝隙缓慢移动,用撬棒逐一撬开卡扣，你会听到“咔哒”声，这是卡扣被分离的声音。
3. 动作一定要轻柔，用力过猛会导致卡扣断裂，这是最常见的拆机损坏。
4. 依次撬开所有卡扣后,后盖就可以被轻松取下。

步骤 4：移除键盘和掌托（为了散热模块等）

为了完全 access 内部核心部件（如散热风扇、CPU、内存），需要移除键盘和掌托。

1. 断开排线：找到并断开连接到主板的几根关键排线。

   • 无线网卡天线：通常有两根细的白色线缆，连接在无线网卡上，轻轻拔下即可。
   • 触摸板排线：在掌托下方，有一个小排线，用指甲轻轻挑起黑色卡扣，然后抽出排线。
   • 键盘排线：在键盘下方，同样有一个小排线，方法同触摸板排线。

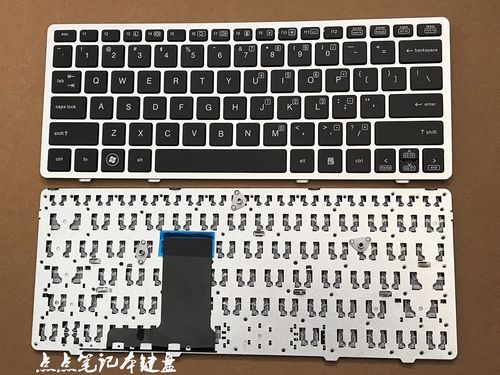

2. 移除键盘固定螺丝：键盘被几颗小螺丝固定在掌托上，拧下这些螺丝。


   （图片来源网络，侵删）

3. 取下键盘：小心地将键盘向上抬起一点，然后翻过来，放在掌托上（注意不要过度拉伸排线）。

4. 断开掌托其他排线：现在可以更清楚地看到掌托下方的其他排线（如指纹识别器、读卡器等），将它们一一断开。

5. 移除掌托固定螺丝：掌托也被几颗螺丝固定着，拧下它们。

6. 分离掌托：用撬棒从掌托边缘（通常是指纹识别器或电源按钮周围）开始，小心地将其与机身分离，取下掌托。


   （图片来源网络，侵删）

步骤 5：访问内部核心组件

主板、散热模块、内存、硬盘等都暴露无遗了。

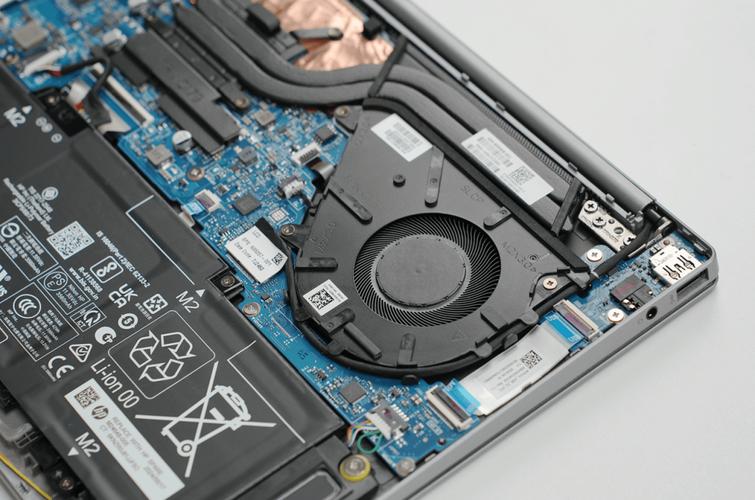

1. 散热模块

   • 拧下固定散热风扇和散热铜管的螺丝,通常风扇和铜管是一体的。
   • 重要：拧螺丝时，请按照对角线的顺序进行，以避免压力不均导致散热片变形。
   • 小心地拔掉风扇的电源线,然后取下整个散热模块。
   • 清理旧的硅脂,为更换新硅脂做准备。

2. 内存

   • 内存条两侧有两个金属卡扣,向外掰开。
   • 内存条会自动弹起一个角度,然后就可以轻松拔出。

3. 无线网卡

   • 拧下固定无线网卡的螺丝。
   • 将无线网卡以约 45 度角拔出。

4. 硬盘

   • 拧下固定硬盘仓的螺丝。
   • 将硬盘连同其托架一起拉出。
   • 如果需要更换硬盘,拧下托架两侧的 T6 螺丝，即可取出 2.5英寸硬盘。

5. CMOS 电池

   • CMOS 电池通常是一个银色的圆形纽扣电池，被一个塑料夹子固定。
   • 拔掉连接线或直接掰开夹子,即可取下，用于清除 BIOS 密码或恢复 BIOS 默认设置。

第三部分：内部组件图示与升级建议

• 内存：支持 DDR3 1333MHz，通常有两个插槽，最大可支持 16GB (8GB x 2)，升级内存是最能提升整机流畅度的操作。
• 硬盘：使用标准的 2.5英寸 SATA 硬盘或固态硬盘，强烈建议更换为固态硬盘，这是提升开关机和软件加载速度最显著的方法。
• 无线网卡：使用 Mini PCI-E 接口，可以更换为支持更高 Wi-Fi 标准的型号（如 Intel Centrino Advanced-N 6235，支持 5GHz 和蓝牙 4.0），但注意查看天线接口是否匹配。
• CPU：此型号使用的是英特尔移动 Sandy Bridge 架构的 BGA 封装 CPU，直接焊接在主板上，用户无法自行更换升级。
• 电池：可以更换为容量更大的第三方电池或原装电池。

第四部分：安装与注意事项

安装过程与拆卸过程完全相反,请遵循以下原则：

1. 清洁：在安装前，用软刷和皮吹球清理机箱内的灰尘。
2. 涂抹硅脂：如果更换了散热模块，务必在 CPU 核心中心涂抹少量、均匀的导热硅脂。
3. 对准：将散热模块对准 CPU 和 GPU，然后按对角线顺序拧紧螺丝，确保压力均匀。
4. 检查排线：在合上掌托和键盘前，确保所有排线都已正确插入并锁好卡扣。
5. 最后测试：在完全装好后，先不要拧紧所有后盖螺丝，连接电源开机，测试一下所有功能（键盘、触摸板、屏幕显示、声音等）是否正常，确认无误后再拧紧螺丝并盖上后盖。

希望这份详细的指南能帮助您成功拆解您的 EliteBook 2560P！祝您操作顺利！
