基于Zigbee的智能家居系统设计方案

项目概述

本项目旨在设计并实现一个低成本、低功耗、易于扩展的智能家居系统，系统以Zigbee无线通信技术为核心，构建一个星型或网状网络，连接各种智能终端设备（如传感器、执行器），并通过一个中央协调器（网关）与用户交互，用户可以通过手机App、Web界面或语音助手远程监控和控制家中的环境，实现家居自动化,提升生活品质和安全性。

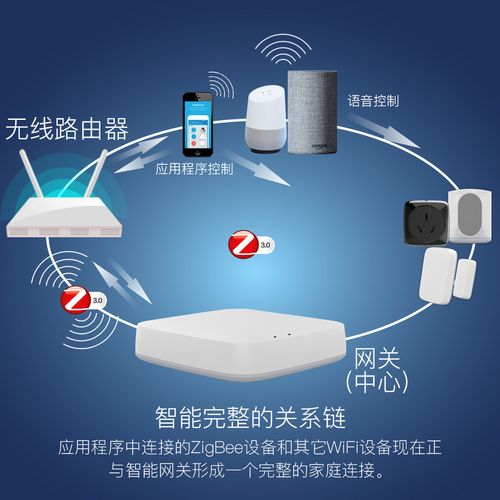

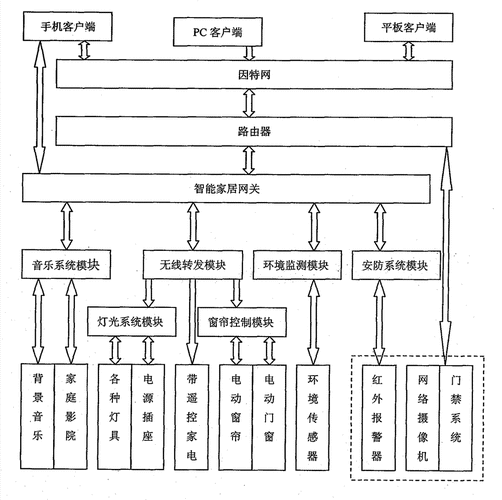

系统总体架构

本系统采用典型的三层架构：感知层、网络层和应用层。

1 感知层

• 组成：各种Zigbee终端设备。
• 功能：负责采集环境数据（如温度、湿度、光照）或执行控制指令（如开灯、开窗）。
• 设备示例：
  • 传感器节点：温湿度传感器、人体红外传感器、光照传感器、烟雾/燃气传感器、门窗磁传感器。
  • 执行器节点：智能灯泡、智能插座、窗帘电机、智能门锁。
  • 协调器：作为整个Zigbee网络的“大脑”，负责网络的建立、管理、维护,并与网络层进行通信。

2 网络层

• 组成：Zigbee协调器和无线通信模块。
• 功能：负责所有感知层设备之间的无线通信，以及协调器与上层应用（服务器/网关）之间的数据传输。
• 技术核心：
  • Zigbee协议栈：遵循Zigbee 3.0标准,确保不同厂商设备间的互操作性。
  • 网络拓扑：采用网状网络 拓扑，设备之间可以互相中继消息，极大地扩展了通信距离,增强了网络的鲁棒性。
  • 通信模块：协调器通过Wi-Fi、以太网或4G模块连接到互联网。

3 应用层

• 组成：服务器、用户终端（手机App/Web）。
• 功能：处理来自网络层的数据，提供数据存储、逻辑分析、规则引擎和用户交互界面。
• 功能示例：
  • 数据可视化：实时显示各传感器数据。
  • 远程控制：用户通过App远程控制开关、调节亮度等。
  • 自动化场景：设置“回家模式”（开灯、开空调、开窗帘）、“离家模式”（关灯、关电器、启动安防）。
  • 告警推送：当检测到烟雾、非法闯入等异常情况时,通过App推送通知或发送短信。

硬件选型与设计

1 核心控制器选择

• 集成Zigbee的SoC（推荐用于DIY和原型开发）

  • Texas Instruments CC2530/CC2650：经典Zigbee SoC，CC2530支持Zigbee 2007/PRO，CC2650支持Zigbee 3.0和BLE，资源丰富,社区支持好。
  • Nordic nRF52840：功能强大，支持Zigbee 3.0和BLE，功耗控制优秀,适合需要更高性能的场景。
  • Espressif ESP32：自带Wi-Fi和蓝牙，通过外接Zigbee模块（如CC2530）或使用内置Zigbee的变种型号（如ESP32-C6）,是开发网关和节点的热门选择。

• Zigbee模块 + MCU

  • Zigbee模块：如TI的CC2530F256模块、海华云泰的HT-CC8221等。
  • MCU：如STM32系列、Arduino等。
  • 适用场景：当项目需要强大的主控逻辑处理能力时，可以将Zigbee模块作为无线通信外设,连接到主MCU上。

2 终端设备设计（以智能温湿度传感器为例）

• 主控：CC2530F256。
• 传感器：SHT30（高精度温湿度传感器）或DHT11（低成本温湿度传感器）。
• 电源：
  • 电池供电：2节AA电池或CR2032纽扣电池，利用CC2530的低功耗模式（休眠/空闲/主动）延长续航。
  • USB/DC供电：对于需要持续工作的设备（如智能插座）。
• 电路设计：
  1. 将SHT30的数据线和时钟线连接到CC2530的GPIO口。
  2. 设计电源管理电路,包括LDO稳压和滤波电容。
  3. 设计PCB板，考虑天线布局,确保Zigbee信号良好。
• 外壳：设计3D打印外壳,方便放置和固定。

3 协调器/网关设计

• 主控：ESP32（推荐，自带Wi-Fi）。
• Zigbee模块：可以外接一个CC2530模块，使用UART与ESP32通信，ESP32-C6则内置了Zigbee功能,更简洁。
• 网络连接：通过Wi-Fi连接到家庭路由器。
• 功能：
  1. 运行Zigbee协调器固件（如Z-Stack）。
  2. 通过MQTT或HTTP协议与云端服务器通信。
  3. 可选：本地运行轻量级服务器（如MQTT Broker），实现本地自动化,减少对云端的依赖。

软件设计与实现

1 Zigbee协议栈开发

• 开发环境：IAR Embedded Workbench 或 Keil MDK。
• 协议栈：使用TI的Z-Stack协议栈，需要完成以下工作：
  1. 网络层：编写协调器代码，实现网络的创建、设备入网管理、消息路由。
  2. 应用层：为不同类型的设备定义Cluster（簇）。
     • 通用簇：如On/Off（开关）、Level Control（亮度调节）。
     • 自定义簇：如温湿度数据上报（定义数据格式和属性）。
  3. 设备端固件：为每个终端设备编写固件，实现传感器数据采集、周期性上报、响应协调器指令等功能。

2 通信协议设计（网关与服务器之间）

推荐使用 MQTT (Message Queuing Telemetry Transport) 协议，因为它轻量、低带宽、基于发布/订阅模式,非常适合物联网场景。

• 消息主题：使用层次化的主题结构。
  • 设备上报数据：home/<device_id>/sensor/<sensor_type>
    • 示例：home/living_room/temp_humi/temperature
  • 服务器下发指令：home/<device_id>/cmd/<command>
    • 示例：home/living_room/light01/on
• 消息载荷：使用JSON格式，易于解析。
  • 示例：{"temperature": 25.5, "humidity": 60.2, "timestamp": 1678886400}

3 服务器端开发

• 技术栈：Node.js (Express + MQTT.js) / Python (Django/Flask + Paho-MQTT) / Java (Spring Boot)。
• 核心功能：
  1. MQTT Broker：部署一个MQTT Broker（如EMQX, Mosquitto）,负责消息的路转发。
  2. 后端API：提供RESTful API或WebSocket接口,供前端App调用。
  3. 数据库：时序数据库（如InfluxDB, TimescaleDB）存储传感器数据；关系型数据库（如MySQL, PostgreSQL）存储用户信息、设备信息和自动化规则。
  4. 规则引擎：实现自动化场景逻辑，当home/bedroom/motion_sensor/pir消息为1时，向home/bedroom/light01/on发布。

4 前端应用开发

• 技术栈：Vue.js / React.js + ECharts / D3.js (用于数据可视化)。
• 核心功能：
  1. 设备管理：添加、删除、重命名设备。
  2. 实时监控：通过WebSocket或轮询实时显示各传感器数据。
  3. 远程控制：通过点击按钮向服务器发送控制指令。
  4. **场景
