Inspiron 15-7559拆机后内部结构如何？

重要提醒：拆机前必读

1. 失去保修：自行拆机会立即让你的笔记本失去官方保修，如果你的笔记本仍在保修期内,请务必谨慎。
2. 防静电：人体静电可能精密的电子元件造成永久性损坏，请务必在接触主板前，触摸一下金属水管或暖气片等接地物体,或者佩戴防静电手环。
3. 断电与断开所有连接：拆机前，请务必 完全关机，并 拔掉电源适配器，如果笔记本有内置电池，建议将其断开（对于7559，通常需要先拆下后盖才能断开电池排线）。
4. 准备合适的工具：你需要一套合适的螺丝刀，特别是 PH0 和 PH1 十字螺丝刀，以及 塑料撬棒,避免使用金属工具划伤外壳或损坏卡扣。
5. 拍照记录：在拆解每一个步骤时，用手机拍照记录下螺丝的位置、排线的方向和连接器的结构,这会在你重新组装时提供巨大帮助。
6. 耐心细心：笔记本内部结构紧凑，很多部件通过卡扣和排线连接，切勿使用蛮力，仔细观察,耐心操作。

第一部分：准备工作与工具

• 工具：
  • PH0 和 PH1 十字螺丝刀（用于大部分小螺丝）
  • 塑料撬棒（用于撬开卡扣和分离排线）
  • 镊子（用于夹取小螺丝和操作排线）
  • 防静电手环（强烈推荐）
• 环境：一个光线充足、干净整洁的桌面。

第二部分：详细拆机步骤

步骤 1：移除后盖

这是最基础也是最重要的一步。

1. 将笔记本翻转过来,底部朝上。
2. 拧下所有螺丝，注意观察，不同位置的螺丝长度可能不同，有些螺丝是用于固定内存、硬盘的，有些是用于固定后盖的。务必将它们分开放置，并做好标记，7559的后盖螺丝数量较多，大约有15-20颗。
3. 使用塑料撬棒，从后盖的缝隙处轻轻撬开,通常可以从内存盖板或标签纸的边缘开始。
4. 沿着边缘慢慢滑动撬棒，依次解开所有的卡扣，7559的后盖卡扣设计得比较紧密,需要耐心。

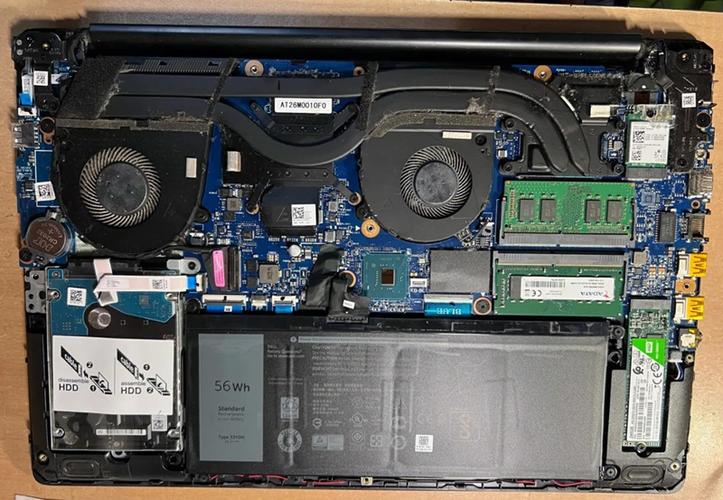

5. 后盖完全松开后，就可以将其取下，你会看到笔记本内部的全貌，包括风扇、散热器、内存、硬盘、无线网卡等。

步骤 2：断开内置电池

为了安全操作,强烈建议先断开电池。

1. 在主板上找到电池排线，它通常位于笔记本的下半部分,靠近转轴或触控板区域。
2. 仔细观察排线连接器，它通常有一个小的塑料卡扣，需要先向上或向外拨开,才能拔出排线。
3. 用塑料撬棒或指甲轻轻拨开卡扣，然后水平拔出电池排线。切勿直接垂直向上拉扯,否则会损坏排线或接口。

步骤 3：清理风扇和散热器

这是7559用户最常进行的操作,因为它的散热系统容易积灰。

1. 拧下散热模块的固定螺丝，通常会有2-4颗螺丝固定着散热器的铜管和风扇。
2. 记住螺丝的顺序！通常从对角线方向拧下螺丝,以避免散热器因受力不均而损坏。
3. 小心地将散热模块向上抬起，散热器与CPU/GPU之间可能还粘有旧的硅脂，可能会有轻微的吸附力,轻轻晃动即可取下。
4. 清洁风扇：用棉签或软刷子清除扇叶上的灰尘，如果灰尘很顽固,可以使用压缩空气罐进行吹扫。
5. 清洁散热鳍片：用软毛刷或吹气球小心地清理铜管和散热鳍片之间的灰尘。
6. 涂抹新的硅脂：在CPU和GPU的核心（通常是正方形或长方形的金属片）上，挤上米粒大小的新硅脂,用塑料刮刀或信用卡均匀涂抹薄薄一层。
7. 重新安装散热模块：按照对角线的顺序，分几次将螺丝拧紧，确保散热器与芯片紧密贴合,不要一次性拧死。

步骤 4：升级内存 (RAM)

Inspiron 15-7559 有两个内存插槽,支持双通道。

1. 你会看到内存条被两端的卡扣固定着。
2. 同时向外拨开两端的卡扣,内存条会自动弹起一个角度。
3. 以与安装时相反的角度（约45度）拔出内存条。
4. 安装新内存时，将内存条的金手指对准插槽，以45度角插入，然后向下按压，直到两端的卡扣“咔”的一声自动扣住。

步骤 5：升级硬盘/加装第二块硬盘

7559有一个2.5英寸的硬盘位和一个M.2固态硬盘位（部分型号可能没有预装M.2硬盘）。

1. 5英寸硬盘：

   • 找到硬盘托架,它通常由几颗螺丝固定在机壳上。
   • 拧下螺丝，拔掉SATA数据线和电源线,即可将整个硬盘托架取出。
   • 更换或加装新硬盘后,按相反步骤装回。

2. M.2固态硬盘：

   • 在主板上找到一个很小的插槽,上面通常覆盖着一个很小的螺丝或一个塑料盖。
   • 拧下这个螺丝，M.2硬盘会自动弹起一个角度。
   • 取出旧硬盘，将新M.2硬盘以30度角插入插槽，然后轻轻向下按压，直到固定孔对准螺丝孔,拧上螺丝即可。

步骤 6：更换无线网卡

1. 找到无线网卡，它通常位于内存插槽附近，通过两根天线（一根白色，一根黑色）连接。
2. 拧下固定无线网卡的螺丝。
3. 将无线网卡从插槽中拔出。
4. 更换新网卡时，先将天线接口小心地插到新网卡上（注意方向，卡扣要扣紧），然后将网卡插入插槽,拧回螺丝。

步骤 7：更换键盘

这个步骤相对复杂,需要拆卸整个C面。

1. 拆下后盖和所有螺丝后，你需要翻转笔记本，移除C面（键盘面）的所有螺丝，这些螺丝通常隐藏在脚垫、标签或转轴附近。

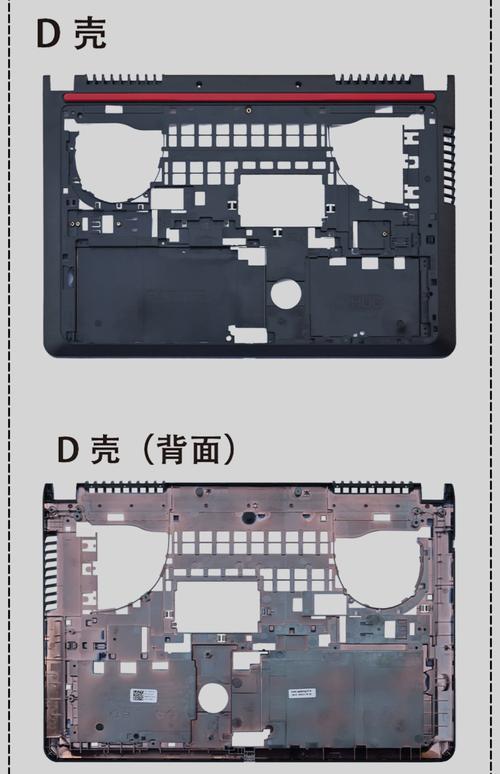

2. 使用塑料撬棒，从C面边缘（如屏幕转轴处）小心地撬开C面，C面是通过很多卡扣固定在A面（屏幕面）和D面（底面）上的。
3. 撬开C面后,你会看到键盘排线和触摸板排线。
4. 键盘排线：轻轻向上拨开排线锁扣,然后拔出排线。
5. 触摸板排线：同样方式拨开锁扣,拔出排线。
6. 此时整个C面组件就可以取下了，更换键盘后,按照相反的步骤组装回去。

第三部分：重新组装与注意事项

1. 反向操作：组装过程是拆解的反向操作,确保所有排线都正确插入并锁好卡扣。
2. 螺丝归位：将不同长度的螺丝拧回它们原来的位置,错误的螺丝位置可能导致外壳无法闭合或损坏内部元件。
3. 不要遗漏：确保所有螺丝都已拧紧，所有排线都已连接,特别是电池排线。
4. 首次开机：在完全装好后，先不要立即拧死所有后盖螺丝，先装上电池，接上电源，尝试开机，如果能正常进入系统，再关机，然后拧紧剩余的后盖螺丝，这样可以避免因内部元件错位导致无法开机,而需要再次拆机。

希望这份详细的指南能帮助你顺利完成 Inspiron 15-7559 的拆机操作！祝你成功！
