HP Spectre XT拆机图解，内部结构有何亮点？

1. 型号差异： HP Spectre XT 是一个系列，包含多种型号（如 13-2120nr, 13-4000, 15-4000 等），虽然内部结构大同小异，但螺丝位置、排线接口和部件形状可能略有不同，本指南以最常见的 13-2120nr / 13-4000 为例，但原理适用于该系列大部分型号。
2. 风险自负： 拆解有损坏设备的风险，请务必在断电、断开所有外部连接的情况下操作，全程使用合适的工具，并保持耐心和细心。
3. 准备工具：
   • 螺丝刀套装： 需要 PH0 和 PH00 的十字螺丝刀，最好带磁性。
   • 塑料撬棒/卡片： 用于撬开卡扣和分离塑料外壳，避免划伤。
   • 镊子： 用于夹取小螺丝和连接器。
   • 抗静电手环： 强烈推荐，防止静电损坏内部元件。

第一步：准备工作与外部拆卸

1. 完全关机并断电： 长按电源键直到电脑完全关闭，然后拔掉电源适配器。

2. 移除所有外部设备： 包括鼠标、U盘、扩展坞等。

3. 翻转电脑： 将笔记本底部朝上，放置在柔软的平面上（如毛巾或防静电垫）。

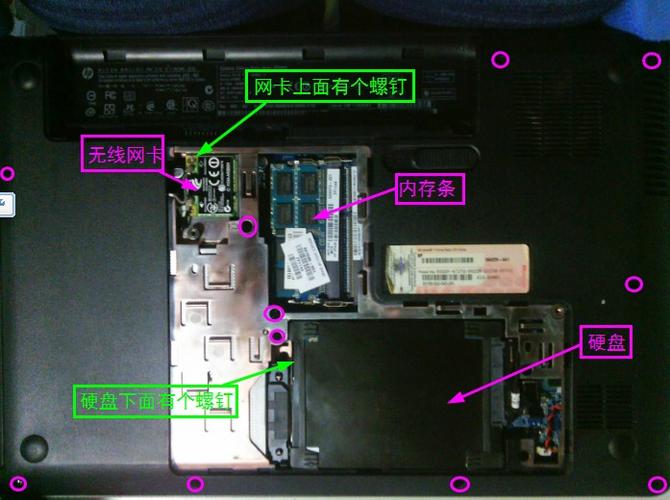

4. 移除底部所有螺丝：


   （图片来源网络，侵删）
   • 使用 PH0 螺丝刀，拧下底部所有可见的螺丝。注意：
     • 螺丝长度可能不同,务必分开放置，并记下它们的位置（可以用一张纸画个草图），长短螺丝装错位置可能导致外壳无法合拢或损坏内部结构。
     • 特别注意电池仓附近和内存条插槽的螺丝。
   • 电池仓会有一颗特殊的 十字花螺丝，拧下后才能取出电池。

5. 取出电池（如果可拆卸）：

   • 对于像 13-2120nr 这样的型号，电池是通过一个卡扣和螺丝固定的。
   • 先拧下电池仓的螺丝,然后用塑料撬棒轻轻撬开电池的卡扣。
   • 小心地向上抬起电池,并断开连接主板的排线。注意： 排线非常脆弱，断开时要捏住塑料卡扣垂直拔出，不要直接拉扯线缆。

6. 移除内存条（可选）：

   • 如果需要更换或升级内存,现在可以操作。
   • 内存条两侧有金属卡扣,向外掰开，内存条会自动弹起一个角度。
   • 然后以约 45 度角拔出内存条。

第二步：分离C面（键盘面）与D面（底壳）

这是最关键也是最需要小心的步骤,Spectre XT 的外壳卡扣非常紧。

1. 选择撬点： 从笔记本的侧面开始，通常是 转轴附近 或 中间缝隙，因为转轴处的卡扣较少，更容易撬开。
2. 使用塑料撬棒： 将撬棒插入外壳缝隙中，缓慢、均匀地用力，你会听到“咔哒”声，这是卡扣被分离的声音。
3. 沿边缘移动： 一旦撬开一个点，就沿着外壳的边缘（前后左右）慢慢移动撬棒，逐步分离卡扣。切勿在一个地方用力过猛，否则会损坏卡扣或外壳。
4. 分离排线： 当C面和D面分离到一定程度时，你会发现连接键盘、触摸板、电源按钮等部件的排线，你需要小心地断开它们。
   • 电源按钮排线： 通常是一个扁平的白色塑料排线，连接器上有一个小卡扣，用指甲或撬棒轻轻抬起卡扣，然后垂直拔出排线。
   • 键盘和触摸板排线： 这些通常位于转轴下方或主板边缘，连接方式类似，也是先撬开卡扣再拔出。

第三步：移除C面组件（键盘、触摸板等）

现在C面已经可以完全打开,像翻开一本书一样，小心地放在D面上，不要过度弯曲排线。

1. 断开所有连接： 仔细检查并断开所有连接到C面的排线，包括键盘、触摸板、状态指示灯等。
2. 移除键盘固定螺丝： 键盘通常有 2-4 颗小螺丝固定在C面，拧下它们。
3. 取下键盘： 键盘通过卡扣固定在C面，用塑料撬棒从键盘的边缘（通常是顶部或底部）轻轻撬开，将键盘与C面分离。
   • 注意： 键盘的排线仍然连接在主板上！取下键盘时，要先将它翻转到一边，方便你断开排线。
4. 断开键盘排线： 找到键盘排线，和之前一样，撬开连接器卡扣，然后拔出。
5. 移除触摸板排线： 如果触摸板是独立的（有些型号的键盘总成已包含触摸板），找到它的排线并断开，触摸板本身通常用几颗螺丝固定在C面下方，拧下后即可取出。

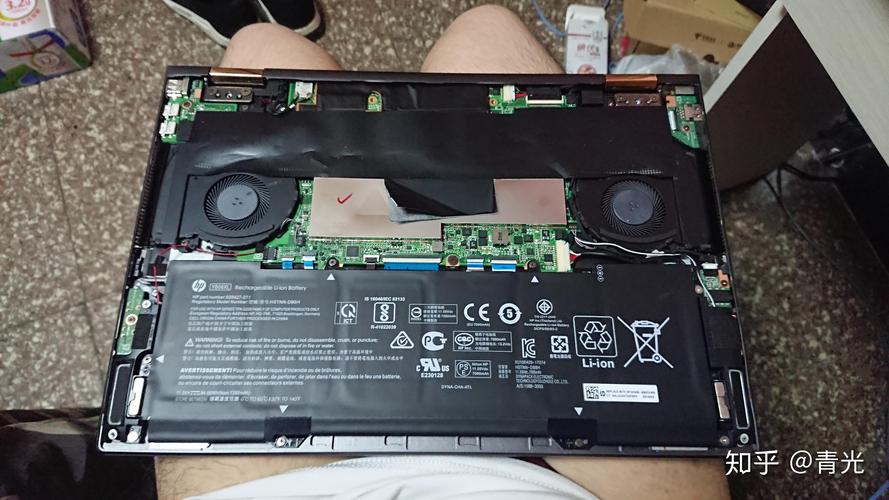

第四步：移除散热模组与主板

现在可以看到内部的核心部件了。

1. 断开散热风扇排线： 找到CPU风扇，它有一根或两根细小的排线连接到主板，先断开它们。
2. 移除散热风扇螺丝： 散热风扇通常有 2-4 颗螺丝固定，拧下后，风扇就可以被提起。
3. 取下散热模组： 小心地提起散热风扇，然后连带散热铜管和散热片一起取出。注意： 散热片可能会和CPU/GPU芯片粘得比较紧，可以稍微左右晃动一下再取下。
4. 清理散热器： 如果是为了清灰，现在可以用吹风机或压缩空气清理风扇和散热片上的灰尘。
5. 断开其他排线： 在移除主板之前，仔细检查并断开所有连接到主板的排线，
   • 无线网卡天线
   • 摄像头排线
   • 电池排线（如果之前没取）
6. 移除主板螺丝： 主板由许多螺丝固定，同样，长短螺丝要分开放置，螺丝通常分布在主板四周。
7. 取下主板： 拧下所有螺丝后，主板就可以被轻松地取出来，注意主板边缘可能还有卡扣，稍微用力即可分离。

第五步：移除其他部件（可选）

你可以根据需要更换或清理以下部件：

• 无线网卡： 找到无线网卡（通常有两根天线连接），拧下固定螺丝，然后以 45 度角拔出。
• 固态硬盘： 如果是 2.5英寸硬盘，通常在硬盘仓里，用螺丝固定，拔掉数据线和电源线即可取出，如果是 M.2 固态硬盘，它会插在主板的插槽上，拧下固定螺丝，斜着拔出即可。
• 扬声器： 扬声器通常藏在C面下方，用螺丝和双面胶固定，拧下螺丝即可取下。

第六步：安装与还原

安装过程与拆卸过程完全相反。

1. 清洁所有接口和接触面： 确保没有灰尘影响安装。
2. 按顺序安装： 先安装内部组件（如SSD、无线网卡），再安装主板，然后是散热模组，接着是C面组件，最后是底壳。
3. 对准螺丝孔： 安装主板和底壳时，确保所有螺丝孔都对齐，不要强行用力。
4. 不要上紧所有螺丝： 先将所有螺丝都拧上，但不拧紧，然后按对角线顺序逐步拧紧，确保外壳平整，这样可以防止外壳因受力不均而翘起。
5. 测试： 在完全合上外壳并拧紧所有螺丝之前，可以连接电源和显示器，开机测试一下，确保所有部件工作正常（特别是键盘、触摸板、屏幕显示）。

总结图解流程

1. 底部： 拧螺丝 -> 取电池 -> 取内存。
2. 分离外壳： 从侧面撬开卡扣 -> 断开C面排线。
3. C面： 断开排线 -> 取键盘 -> 取触摸板。
4. 内部： 断开风扇排线 -> 取散热器 -> 断开其他排线 -> 取主板。
5. 可选： 取无线网卡、SSD等。
6. 还原： 反向操作，注意螺丝顺序和对齐。

希望这份详细的图解指南能帮助您成功完成 HP Spectre XT 的拆机！祝您好运！
