- A1660 / A1661 (iPhone 7): 型号号码的最后四位是 8210 或 8211，您提到的 821 可能是记错了。
- A1778 / A1784 (iPhone 7 Plus): 型号号码的最后四位是 2247 或 2248，您提到的 2247 是正确的。
您想找的应该是 iPhone 7 Plus (A1778 / A1784) 的拆机图。

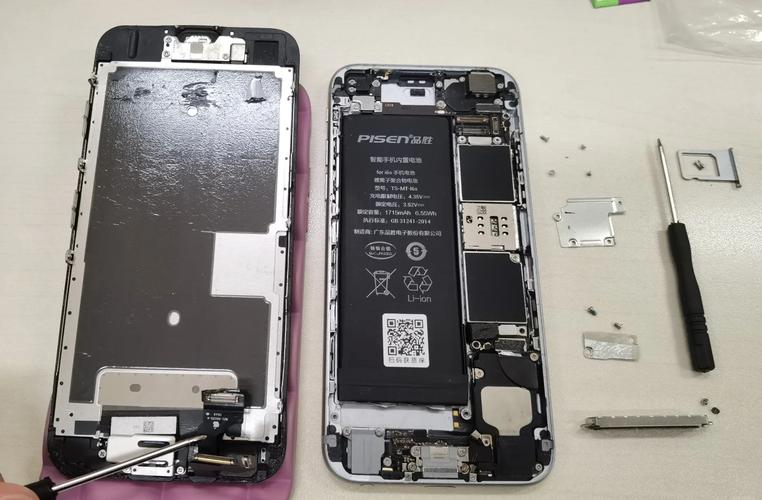

（图片来源网络，侵删）
iPhone 7 Plus (A1778 / A1784) 拆机图文详解
iPhone 7 Plus 的内部结构非常经典，是苹果取消3.5mm耳机孔后的第一款大屏机型，其内部设计也首次采用了双摄像头模组，并且加入了防水胶设计，增加了拆机的难度。
⚠️ 重要拆机前警告
- 失去官方保修：自行拆机会立即导致您的 iPhone 失去官方保修。
- 防水功能失效：iPhone 7/7 Plus 的防水是靠机身内部的胶条实现的，拆机后很难完美复原，防水功能会大打折扣甚至完全失效。
- 损坏风险高：内部排线非常脆弱，电池有粘性，操作不当极易损坏屏幕、电池、排线等部件。
- 专业工具：需要使用专业的吸盘、撬棒、螺丝刀等工具，普通工具极易造成划伤和损坏。
核心部件概览

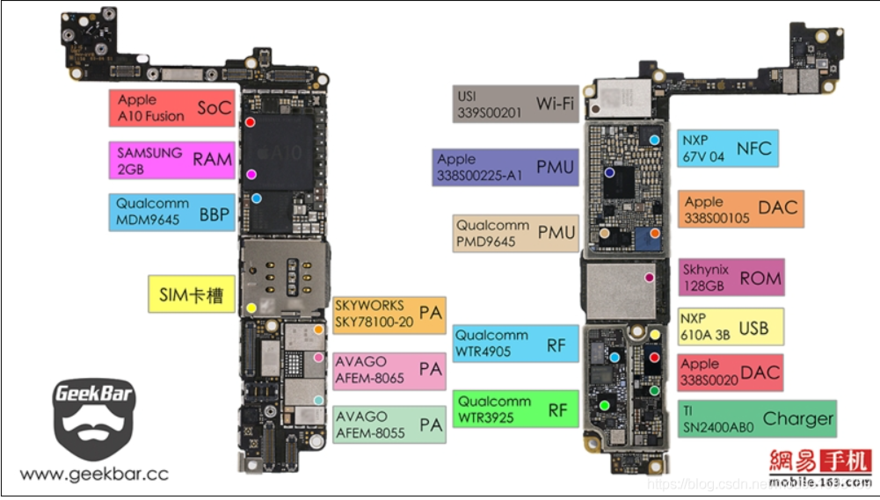

在拆机之前,先了解一下 iPhone 7 Plus 的主要布局：
详细拆机步骤
第一步：准备工作
- 工具：
- 吸盘
- 热风枪或吹风机（用于软化屏幕边缘的胶水）
- 多种型号的螺丝刀（主要需要 Pentalobe 螺丝刀和 Y000 螺丝刀）
- 撬棒（塑料和金属）
- 镊子
- 胶溶剂（如 iOpener 或 99% 异丙醇）
- 操作环境：一个干净、明亮、光线充足的工作台面。
第二步：取下底部两颗螺丝
在 iPhone 底部的 Lightning 接口两侧，有两颗 Pentalobe 螺丝（五角星形），使用对应的 Pentalobe 螺丝刀将其拧下。
第三步：分离屏幕与中框
这是最关键也是最困难的一步。

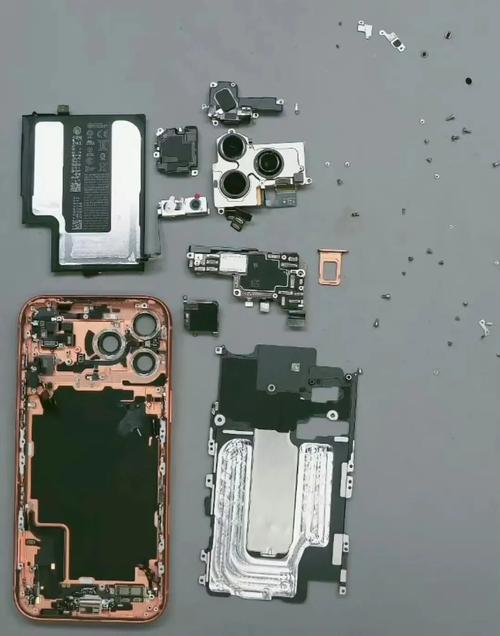

（图片来源网络，侵删）
- 加热屏幕边缘：使用热风枪或吹风机，对屏幕边缘进行均匀加热（约 60-80°C），目的是软化屏幕边框上防水用的胶条。注意温度不要过高，以免损坏屏幕。
- 使用吸盘和撬棒：
- 将吸盘吸附在屏幕下方 Home 键附近。
- 轻轻向上提拉吸盘,创造一个微小的缝隙。
- 将薄薄的塑料撬棒从缝隙中插入,沿着屏幕边缘慢慢滑动，切断屏幕边框和中框之间的胶条。
- 注意：iPhone 7/7 Plus 的屏幕排线位于屏幕顶部中间，并且非常短，在撬开上部时，一定要格外小心，不要用力过猛直接拉断排线。
第四步：断开电池连接器
在屏幕完全打开之前,必须先断开电池的连接，以防短路。
- 打开屏幕：小心地将屏幕打开到大约90度，但不要完全放平。
- 找到电池排线：在屏幕顶部中间位置，你会看到一个黑色的电池排线连接器。
- 断开连接：用撬棒或指甲轻轻抬起连接器的卡扣，然后向外拉出排线。
第五步：断开其他屏幕排线
断开电池后,再依次断开屏幕其他部分的排线（通常有 2-3 条），然后就可以将屏幕组件完全取下了。
第六步：取下屏蔽罩和螺丝
你看到了 iPhone 的“内脏”。
- 取下屏蔽罩：屏幕下方有几颗小螺丝，拧下后可以取下金属屏蔽罩，露出下面的主板。
- 断开摄像头和天线连接：在主板上方，你会看到双摄像头模组和天线连接器，用撬棒小心地将它们断开。
第七步：取下电池
iPhone 7 Plus 的电池是用非常强的双面胶粘在中框上的，取下难度较大。
（图片来源网络，侵删）
- 移除电池胶：电池胶条会从电池的顶部伸出，用镊子夹住胶条的一端，然后像拉胶带一样，缓慢而平稳地将其拉出，如果胶条断裂，可以使用新的胶带或专用工具。
- 加热电池：在电池上加热，可以软化背胶，更容易取下。
- 小心撬起：用撬棒从电池的边缘缝隙处小心地插入，一边加热一边慢慢撬起，直到电池完全脱离中框。切勿使用蛮力，以免损坏电池或中框。
第八步：取出主板和其他部件
取下电池后,就可以依次取出主板、振动马达、扬声器、各种传感器等部件了，这些部件通常由几颗螺丝固定，断开相应的排线即可取出。
总结与建议
iPhone 7 Plus 的拆机设计在当年来说比较紧凑，尤其是屏幕排线短和电池粘性强这两个特点，对新手非常不友好。
- 如果您只是想看看内部结构：建议您观看专业的拆机视频，iFixit 或 PBKreviews 在 YouTube 上发布的官方拆机视频，他们有详细的图文和视频教程，非常清晰。
- 如果您确实需要自己动手维修：请务必做好功课，准备好正确的工具，并保持极大的耐心，如果不确定，最好还是交给专业的维修店处理。
希望这份图文指南对您有帮助！
