基于WiFi的智能家居控制系统设计方案
项目概述
本项目旨在设计并实现一个基于WiFi技术的智能家居控制系统,该系统以ESP32系列微控制器为核心，通过WiFi网络连接到家庭路由器，实现用户通过手机APP、网页或语音助手远程控制家中的各种智能设备（如智能灯、智能插座、窗帘、风扇等），系统具备实时状态监控、定时任务、场景联动等核心功能，旨在提升家居生活的便捷性、舒适性和节能性。

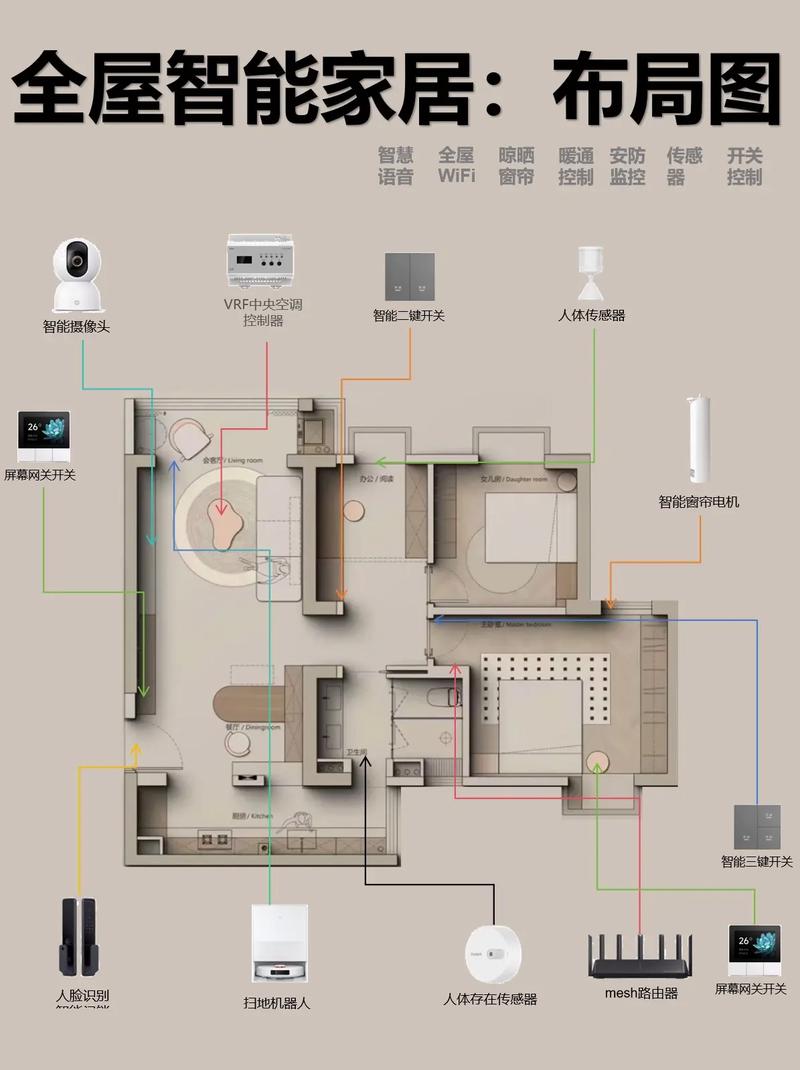

（图片来源网络，侵删）
系统总体架构
本系统采用典型的物联网三层架构：感知层、网络层、应用层。
1 感知层
- 功能：负责采集环境和设备状态信息，并执行来自上层控制指令。
- 核心组件：
- 主控制器 (MCU)：ESP32，它集成了WiFi和蓝牙功能，性能强大，成本低廉，是DIY智能家居项目的理想选择。
- 执行器：
- 继电器模块：用于控制交流电设备的开关，如灯、风扇、窗帘电机等。
- LED灯带：用于实现RGB颜色变化和亮度调节。
- 直流电机驱动模块：用于控制窗帘、窗户等需要精确控制的直流设备。
- 传感器 (可选)：
- 温湿度传感器：如DHT11/DHT22，用于环境监测。
- 光照传感器：用于自动调节灯光亮度。
- 人体红外传感器：用于实现人来灯亮、人走灯灭的自动化。
2 网络层
- 功能：负责将感知层采集到的数据安全、可靠地传输到应用层，并将应用层的控制指令下发给感知层。
- 核心组件：
- WiFi网络：家庭中的无线局域网，ESP32通过STA模式连接到家庭路由器，实现与互联网的通信。
- 通信协议：
- MQTT (Message Queuing Telemetry Transport)：轻量级的发布/订阅模式消息协议，非常适合物联网设备，设备作为“客户端”向“服务器”（Broker）发布状态或订阅主题来接收指令。
- HTTP/HTTPS：传统的客户端-服务器模式，简单直观，适合网页控制。
3 应用层
- 功能：作为用户与智能家居系统交互的接口，提供数据显示、远程控制、场景设置、定时任务等功能。
- 核心组件：
- MQTT Broker (服务器)：系统的消息中心，推荐使用公共Broker（如
broker.emqx.io,mqtt.eclipseprojects.io）或自建Broker（如 Mosquitto, EMQX）。 - Web服务器：运行在ESP32上的轻量级服务器，用于提供网页控制界面。
- 用户界面：
- Web前端：用户通过浏览器访问ESP32的IP地址进行控制。
- 手机APP (可选)：可以使用Blynk、MIT App Inventor等快速开发工具制作。
- 语音助手集成 (可选)：通过IFTTT（If This Then That）服务或API调用，将系统与Amazon Alexa、Google Assistant等语音助手集成。
- MQTT Broker (服务器)：系统的消息中心，推荐使用公共Broker（如
硬件选型与设计
1 核心控制器
- 型号：ESP32-DevKitC 或 ESP32-CAM。
- 理由：
- 双核处理器,主频高达240MHz，性能足以处理多任务。
- 内置WiFi (802.11 b/g/n) 和蓝牙4.2，无需额外模块。
- 丰富的外设：GPIO, ADC, DAC, PWM等，方便连接各种传感器和执行器。
- 成本极低,社区支持广泛，资料丰富。
2 执行器模块
- 继电器模块 (5V/1-Channel或4-Channel)：
- 用于控制220V交流设备。
- 接线：VCC接5V，GND接GND，IN引脚接ESP32的GPIO，继电器输出端串联到被控电器和火线之间。
- WS2812B LED灯带 (NeoPixel)：
- 单总线控制,每个LED可独立寻址和设置颜色。
- 接线：5V接5V, GND接GND, DIN引脚接ESP32的GPIO（需注意电平匹配，可能需要电阻）。
- 直流电机驱动模块 (L298N或TB6612)：
- 用于控制直流电机的正反转和速度。
- 接线：控制信号输入端接ESP32的GPIO，电源端接电机电源。
3 传感器模块 (可选)
- DHT22温湿度传感器：
数字信号输出,接线简单：VCC, GND, DATA接ESP32的GPIO。
- 光敏电阻：
模拟信号输出,接ESP32的ADC引脚。
4 电路设计
- 供电：ESP32可以通过USB供电，但控制多个设备时，建议使用独立的5V电源给继电器和电机供电，以避免电流过大导致USB供电不稳或烧毁ESP32的USB口。
- 安全：操作220V交流电非常危险！ 如果没有经验，建议只使用低压直流设备（如5V LED灯带、小风扇），如果必须操作220V，务必确保所有接线牢固，做好绝缘处理，并使用带外壳的继电器模块。
软件设计与实现
1 开发环境
- IDE：Arduino IDE (最简单，适合初学者) 或 VS Code + PlatformIO (更专业，功能强大)。
- 编程语言：C++。
2 核心功能实现 (以Arduino IDE为例)
步骤1：环境搭建

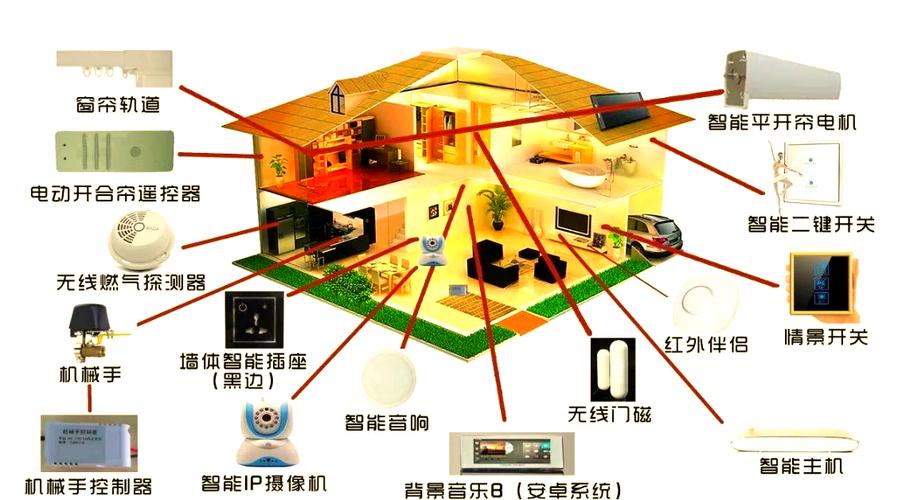

（图片来源网络，侵删）
- 安装Arduino IDE。
- 在
文件->首选项中，添加ESP32的开发板管理器URL：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json - 在
工具->开发板->开发板管理器中，搜索并安装 "esp32 by Espressif Systems"。 - 安装所需库：在
工具->管理库中搜索并安装PubSubClient(用于MQTT),ArduinoJson(用于JSON数据解析),DHT sensor library(用于DHT传感器) 等。
步骤2：WiFi连接
#include <WiFi.h>
const char* ssid = "Your_SSID"; // WiFi名称
const char* password = "Your_Password"; // WiFi密码
void connectToWiFi() {
Serial.print("Connecting to ");
Serial.println(ssid);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("\nWiFi connected");
Serial.print("IP Address: ");
Serial.println(WiFi.localIP()); // 打印ESP32的IP地址，用于网页访问
}
步骤3：MQTT通信
#include <PubSubClient.h>
const char* mqtt_server = "broker.emqx.io"; // MQTT服务器地址
const int mqtt_port = 1883;
const char* mqtt_user = NULL; // 如果服务器需要用户名密码
const char* mqtt_password = NULL;
WiFiClient espClient;
PubSubClient client(espClient);
// 定义主题
const char* light_topic = "home/livingroom/light/status"; // 灯光状态主题
const char* light_cmd_topic = "home/livingroom/light/cmd"; // 灯光控制命令主题
void callback(char* topic, byte* payload, unsigned int length) {
// 收到MQTT消息时被调用
String message = "";
for (int i = 0; i < length; i++) {
message += (char)payload[i];
}
Serial.print("Message arrived on topic: ");
Serial.print(topic);
Serial.print(" -> Message: ");
Serial.println(message);
if (String(topic) == light_cmd_topic) {
if (message == "ON") {
digitalWrite(RELAY_PIN, HIGH); // 打开继电器
client.publish(light_topic, "ON"); // 发布状态更新
} else if (message == "OFF") {
digitalWrite(RELAY_PIN, LOW); // 关闭继电器
client.publish(light_topic, "OFF"); // 发布状态更新
}
}
}
void reconnect() {
while (!client.connected()) {
Serial.print("Attempting MQTT connection...");
if (client.connect("ESP32Client
