智能温度控制系统如何实现精准控温？

基于单片机的智能温度控制系统设计方案

项目概述

本项目旨在设计并实现一个基于单片机的智能温度控制系统，该系统能够实时监测环境或某一特定对象（如恒温箱、水浴锅）的温度，并与用户设定的目标温度进行比较，根据比较结果，系统自动控制加热或制冷装置，使实际温度稳定在目标值附近，并具备超限报警、人机交互等功能。

核心目标：

1. 实时测温： 准确、快速地获取当前温度。
2. 精确控温： 将温度稳定在用户设定的范围内。
3. 智能调节： 采用先进的控制算法，实现快速、无超调或小超调的稳定控制。
4. 友好交互： 提供直观的用户界面,方便设定和查看。
5. 安全可靠： 具备报警和保护机制。

系统总体方案设计

系统主要由以下几个模块组成：

1. 主控制器模块： 系统的“大脑”，负责数据处理、逻辑判断和控制指令输出。
2. 温度采集模块： 系统的“感官”,负责将温度物理量转换为电信号。
3. 人机交互模块： 系统的“交互界面”，包括按键和显示设备,用于设定参数和显示状态。
4. 执行器驱动模块： 系统的“手和脚”，负责驱动加热/制冷设备工作。
5. 报警模块： 系统的“警报器”,在温度异常时发出声光报警。

系统工作流程图：

硬件选型与电路设计

主控制器模块

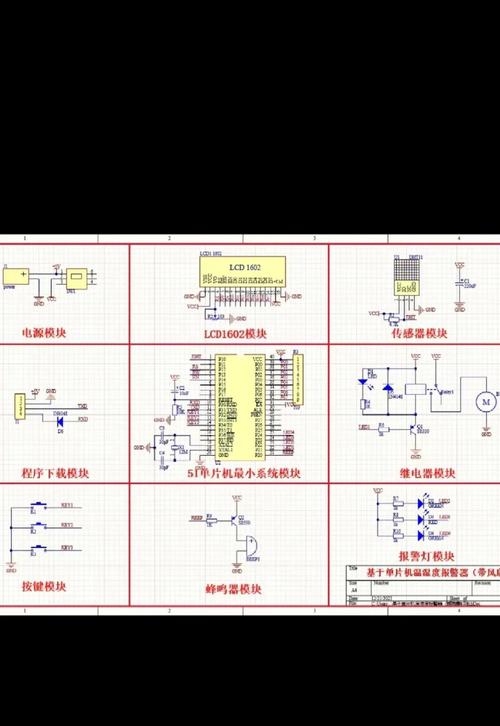

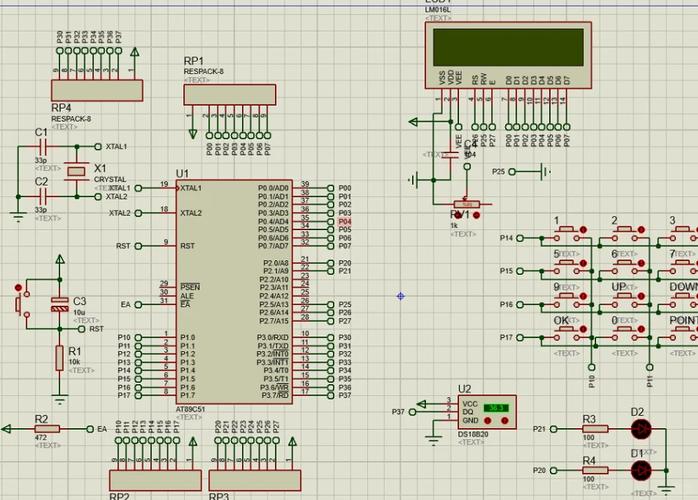

• 选型：


  （图片来源网络，侵删）
  • 入门级/学习型： STC89C52RC 或 AT89S52，经典的51内核单片机，资源足够，价格低廉，资料丰富,非常适合初学者和教学。
  • 进阶/功能型： STM32F103C8T6 (ARM Cortex-M3内核)，性能强大，外设丰富（自带ADC、PWM等），处理速度快,适合更复杂的控制算法和功能扩展。
  • 便捷型： Arduino Uno (ATmega328P)，开发简单，社区活跃,快速原型验证的好选择。

• 电路设计：

  最小系统电路，包括电源、时钟电路（晶振和电容）和复位电路。

温度采集模块

• 选型：

  • 数字传感器 (推荐)
    • DS18B20： 单总线数字温度传感器，接线简单（仅需一根数据线），测温范围宽（-55℃ ~ +125℃），精度高（±0.5℃），自带A/D转换，可直接与单片机I/O口连接。
    • 优点： 硬件接口简单，抗干扰能力强,软件实现方便。
  • 模拟传感器
    • NTC热敏电阻： 成本极低，但其阻值与温度呈非线性关系，需要配合精密电阻和运放进行信号调理，然后使用单片机的ADC（模数转换器）进行采样,最后通过查表法或公式法计算出温度。
    • LM35： 线性模拟传感器，输出电压与摄氏温度成正比（10mV/℃）,同样需要ADC采样。
    • 优点： 成本低。
    • 缺点： 电路复杂，需要校准,软件处理量大。

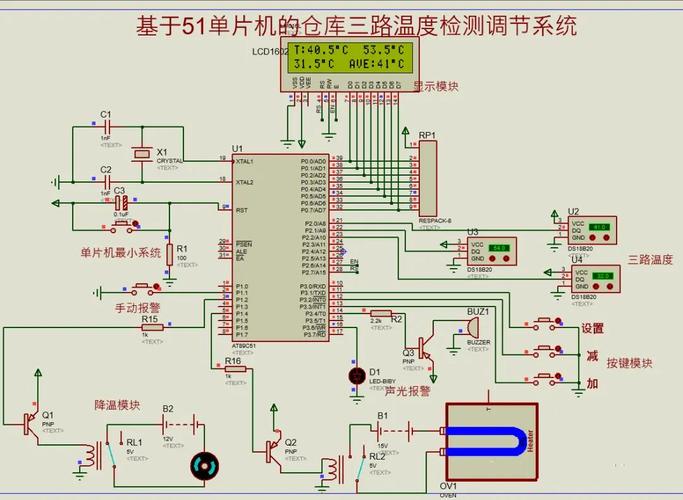

• 电路设计 (以DS18B20为例)：


  （图片来源网络，侵删）

  VCC接3.3V-5V，GND接地，DQ数据引脚接一个4.7KΩ的上拉电阻到VCC，然后连接到单片机的一个I/O口。

人机交互模块

• 显示模块：
  • LCD1602： 字符型液晶，可以显示两行，每行16个字符，足够显示当前温度、目标温度、工作模式等信息，需要通过并行或串行方式（如I2C转接板）与单片机连接。
  • OLED (0.96寸 I2C)： 更小、更省电、显示效果更好,适合对尺寸有要求的项目。
• 输入模块：
  • 独立按键： 3-4个按键，分别用于“增加”、“减少”、“确认”、“模式切换”。
  • 矩阵键盘： 如果需要输入更多数字,可以考虑4x4矩阵键盘。
  • 电路设计： 按键一端接单片机I/O口，另一端接地，I/O口需要配置为内部上拉模式，这样按键未按下时为高电平，按下时被拉为低电平,便于检测。

执行器驱动模块

• 执行器选型：
  • 加热器： 可用电炉丝、PTC加热片、加热膜等。
  • 制冷器： 半导体制冷片（帕尔贴）是小型系统的理想选择，既能制冷也能制热,但效率较低且功耗大。
• 驱动电路设计：
  • 继电器驱动： 最简单的方式，单片机I/O口输出一个低/高电平信号，驱动三极管（如S8050）导通，从而吸合继电器线包，继电器的常开/常闭触点控制220V（或12V/24V）强电的通断，进而控制加热器/制冷器。
  • 电路组成： 单片机I/O -> 限流电阻 -> 三极管基极；三极管发射极接地，集电极 -> 继电器线包 -> 二极管（续流二极管，保护三极管） -> 电源VCC。
  • MOSFET驱动： 对于直流低压负载（如12V PTC），可以用MOSFET（如IRF540N）作为电子开关，响应速度比继电器快，无机械触点,寿命长。
  • 固态继电器： 更优的选择，输入端与单片机兼容，输出端直接控制交流负载，无火花，无噪音,寿命长。

报警模块

• 选型与电路：
  • 使用一个有源蜂鸣器或无源蜂鸣器（需要PWM驱动）。
  • 一个LED指示灯。
  • 电路设计：蜂鸣器和LED的正极通过一个限流电阻（如220Ω-1KΩ）接单片机I/O口，负极接地，当I/O口输出高电平时，蜂鸣器/LED发声/发光。

软件设计与控制算法

开发环境

• IDE： Keil C51 (for 51), Keil MDK (for STM32), Arduino IDE (for Arduino)
• 编程语言： C语言

软件流程图

核心功能实现

• 初始化：
  • 配置I/O口模式（输入/输出）。
  • 初始化定时器（用于按键扫描、定时刷新显示等）。
  • 初始化LCD1602。
  • 初始化DS18B20。
• 主循环：
  • 按键扫描： 检测是否有按键按下，执行相应的功能（如设置温度）。
  • 温度读取： 调用DS18B20的读取温度函数。
  • 控制逻辑： 这是核心,下面详细讨论。
  • 显示更新： 将当前温度、目标温度等信息显示在LCD1602上。
  • 状态更新： 更新加热/制冷指示灯和报警状态。

控制算法选择

这是实现“智能”的关键。

• 开关控制（On-Off Control）

  • 原理： 这是最简单的控制方式，设定一个目标温度 和一个回差 (Deadband, e.g., ±1℃)。
    • 当前温度 < 目标温度 - 回差,则开启加热器。
    • 当前温度 > 目标温度 + 回差,则关闭加热器。
  • 优点： 算法极其简单,易于实现。
  • 缺点： 温度会在目标值附近上下波动，形成“等幅振荡”，控制精度不高，且对执行器（如继电器）寿命有一定影响。

• 比例-积分-微分控制 (PID Control - 强烈推荐)

  • 原理： PID是目前应用最成熟的控制算法，它根据设定值与实际值的偏差，通过比例、积分、微分三项的线性组合，计算出控制量。
    • P (Proportional) - 比例： 偏差越大，控制作用越强，响应快,但有稳态误差。
    • I (Integral) - 积分： 消除稳态误差，只要有偏差，积分项就会累积,直到偏差为零。
    • D (Derivative) - 微分： 预见偏差的变化趋势，有超调抑制作用,使系统更稳定。
  • 公式： Output = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt
    • e(t) 是当前偏差。
    • Kp, Ki, Kd 是需要整定的参数。
  • 优点： 控制精度高，响应速度快，超调小,稳定性好。
  • 缺点： 参数整定相对复杂，需要一定的经验或使用Ziegler-Nichols等整定方法。

如何实现PID？

1. 离散化： 单片机是数字系统，需要将连续的PID公式离散化为差分方程。 Output(k) = Kp*e(k) + Ki*Σe(i) + Kd*(e(k)-e(k-1))
2. 位置式PID vs 增量式PID：
   • 位置式PID： 直接输出控制量的绝对值（如PWM占空比、继电器状态）,适用于执行器能直接接收绝对控制量的场合。
   • 增量式PID： 输出控制量的增量，每次只改变输出值的一小部分，更平滑，不易引起大的波动,常用于步进电机等。
3. 参数整定： 先调P，使系统有较快响应但有稳态误差；再加入I，消除稳态误差，但可能增大超调；最后加入D，抑制超调,提高稳定性。

功能扩展与优化

1. 增加通信功能： 通过串口（RS232/RS485）或Wi-Fi模块（ESP8266）连接到上位机（PC）,实现远程监控和数据记录。
2. 增加数据存储： 使用AT24C02等EEPROM芯片，保存用户设置的目标温度,避免每次断电后重设。
3. 增加多路控制： 扩展为多通道温度控制系统,同时监控和控制多个点的温度。
4. 优化人机界面： 使用带触摸屏的TFT-LCD,实现更直观的图形化操作界面。
5. 更高级的算法： 引入模糊控制、神经网络等智能算法，以应对非线性、大惯性等复杂被控对象。

项目总结

基于单片机的智能温度控制系统是一个综合性的电子设计项目，它完美地融合了模拟电路、数字电路、传感器技术、单片机编程和自动控制原理。

• 对于初学者： 从STC89C52 + DS18B20 + LCD1602 + 继电器的方案入手，先实现开关控制，确保基本功能跑通，这是学习单片机最经典、最有效的路径之一。
• 对于进阶者： 可以升级到STM32平台，使用其内置的ADC和高级定时器产生PWM信号，并尝试实现PID算法,体验高精度控制的魅力。

通过这个项目，你不仅能掌握单片机的开发流程，更能深入理解一个闭环控制系统的设计思想和实现方法,收获将非常巨大。
