thinkpad s420拆机

这份详细的拆机指南将帮助你安全、顺利地完成操作。核心要点：拆机前务必断电，并做好防静电措施！

第一部分：准备工作与注意事项

1. 工具准备:

   • 螺丝刀套装: 你需要一个 PH0 和 PH1 的十字螺丝刀，因为 S420 的螺丝尺寸较小，建议使用带磁性的螺丝刀，防止螺丝掉落。
   • 塑料撬棒/卡片: 用于撬开卡扣和分离塑料外壳，避免划伤机身。
   • 防静电手环: 强烈推荐，防止静电损坏内部精密元件。
   • 收纳盒: 用来分类存放不同长度和规格的螺丝，这一点非常重要，因为 S420 的螺丝长度不一，装错可能导致损坏。

2. 操作前准备:

   • 完全关机: 确保电脑处于关机状态。
   • 断开所有连接: 拔掉电源适配器、鼠标、U盘等所有外接设备。
   • 取出电池: 将笔记本翻过来，找到电池锁扣，向外滑动，然后取出电池。
   • 静电防护: 佩戴防静电手环，并将其夹在金属机箱上。

第二部分：详细拆机步骤

ThinkPad S420 的设计相对模块化，拆机过程主要是移除后盖和D面（底壳）。

移除后盖

1. 将笔记本翻转至 D 面（底面）朝上。


   （图片来源网络，侵删）

2. 移除所有后盖螺丝:

   • 仔细观察整个底面,你会看到很多螺丝，有些螺丝下面有图标，表示它们的作用。
   • 内存盖板螺丝: 通常是两颗较短的螺丝，位于内存盖板下方，拧下后，内存盖板就可以直接取下，无需拆整个后盖，这是升级内存最快的方式。
   • 硬盘仓螺丝: 位于硬盘仓盖板下方，通常是两颗螺丝。
   • 无线网卡天线螺丝: 如果需要更换或拔掉无线网卡天线，需要找到并拧下这颗螺丝（通常很小）。
   • 后盖主体螺丝: 拧下剩余的所有固定后盖的螺丝。注意：
     • 有些螺丝长度不同,务必分开放置。
     • 后盖靠近转轴处可能没有螺丝,而是通过卡扣固定。
     • 电池仓附近可能有一颗较长的螺丝,用于固定主板。

3. 分离后盖:

   • 所有螺丝拧下后,将笔记本翻回 A 面（正面）朝上。
   • 从后盖的缝隙处,用塑料撬棒或薄卡片小心地插入，沿着边缘慢慢滑动。
   • ThinkPad 的卡扣比较紧，需要耐心和技巧，切忌使用蛮力，否则容易卡扣断裂。
   • 从后盖边缘开始,逐步分离卡扣，直到整个后盖可以取下。

内部组件操作（根据你的目的）

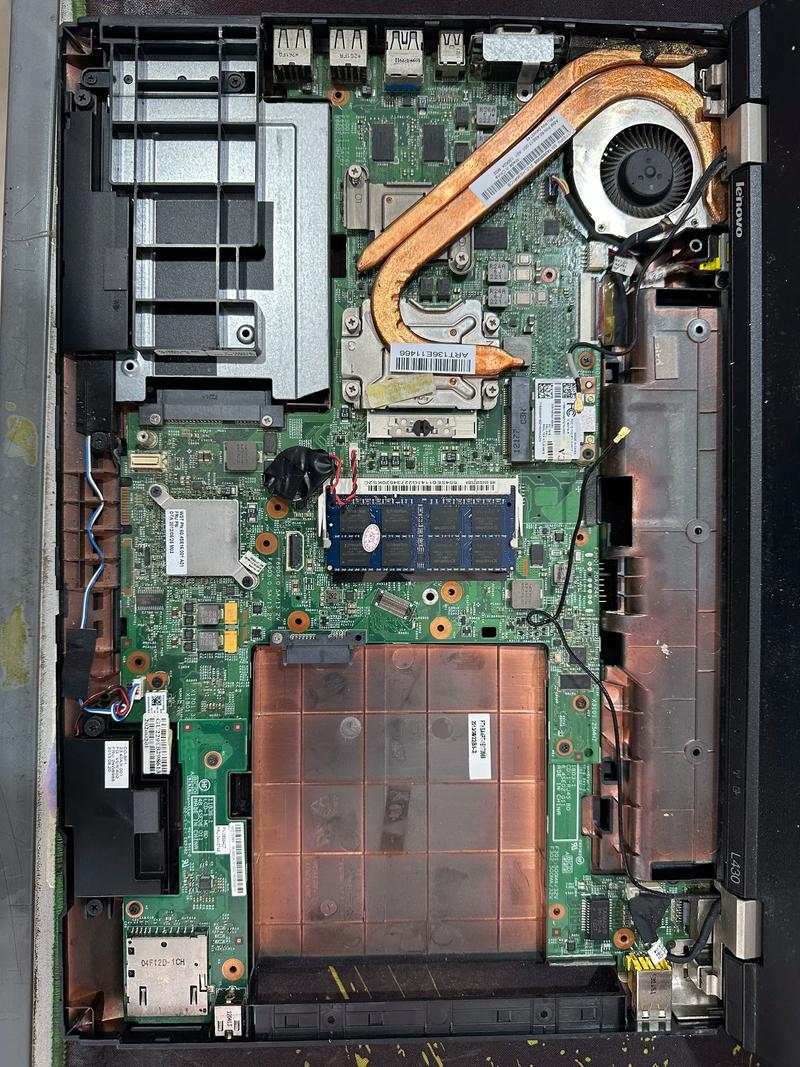

取下后盖后,你就可以看到内部的“内脏”了。

A. 升级内存:

1. 如果之前没有取下内存盖板,现在拧下内存盖板下的两颗螺丝。
2. 取下盖板,你会看到内存条。
3. 内存条两侧有金属卡扣,向外掰开，内存条会自动弹起。
4. 以约 45 度角拔出旧内存条。
5. 将新内存条以同样角度插入金手指插槽,然后向下按压，直到两侧卡扣“咔”一声自动扣住。

B. 更换或加装硬盘/固态硬盘:

1. 拧下硬盘仓盖板下的两颗螺丝。
2. 取下盖板,你会看到硬盘。
3. 硬盘通常被一个金属支架固定,拧下支架两端的螺丝。
4. 小心地将硬盘连同支架一起取出。
5. 如果更换新硬盘,将支架上的缓冲垫和接口转接器拆下，安装到新硬盘上。
6. 将新硬盘装入支架,拧回螺丝，然后装回电脑，拧紧盖板螺丝。

C. 清理风扇和散热模组:

1. 找到风扇（通常在 CPU 和 GPU 旁边）。
2. 拧下固定风扇的螺丝（通常是一颗或两颗），并拔掉风扇的电源线。
3. 小心地取下风扇。
4. 使用软毛刷和吹气球（皮老虎）清理风扇扇叶和散热鳍片上的灰尘。注意： 不要用嘴吹，以免将湿气吹入。
5. 如果需要更换导热硅脂,需要继续拆卸散热模组。

D. 更换导热硅脂:

1. 拧下固定散热模组的所有螺丝（通常有多颗，注意长度）。
2. 小心提起散热模组,它会粘在 CPU 和 GPU 上，如果很紧，可以轻轻左右晃动或用塑料撬棒辅助。
3. 注意： 记住散热模组上热管的位置，分别对应 CPU 和 GPU，不要装反！
4. 用纸巾或无纺布擦掉旧硅脂,再用高纯度异丙醇（IPA）和棉签彻底清洁芯片和热管表面，直到没有残留。
5. 在 CPU 和 GPU 的核心中心，挤出米粒大小的新硅脂（不要贪多）。
6. 将散热模组对准位置,均匀地按压下去，让硅脂均匀分布。
7. 按照之前相反的顺序,拧回所有螺丝。注意： 螺丝需要按照一定的顺序和力度拧紧，确保压力均匀，否则会影响散热。

重新组装

1. 仔细检查: 在合上后盖前，确保所有线缆都已连接到位，没有遗漏任何小零件（如螺丝垫片）。
2. 对准卡扣: 将后盖对准机身的边缘，确保所有卡扣都能对齐。
3. 均匀按压: 从后盖中心向四周均匀按压，听到“咔哒”声表示卡扣已全部扣合。
4. 拧回螺丝: 按照之前分类好的螺丝，拧回所有螺丝。再次强调，务必使用正确长度的螺丝！
5. 安装电池: 将电池装回，锁好锁扣。
6. 首次开机: 先不要连接外接电源，直接使用电池开机，如果能正常进入系统，再关机，连接电源适配器，再次开机检查。

第三部分：常见问题与解决方案

• 问题：后盖非常难撬开，感觉要掰断了。

  • 解决： 这是正常现象，卡扣很紧，换一个位置试试，或者用更薄的卡片，从缝隙更大的地方入手，一定要用巧力，而不是蛮力。

• 问题：拧下螺丝后，后盖还是松不动。

  • 解决： 你可能漏掉了某个螺丝，特别是电池仓附近或转轴附近的那颗长螺丝，仔细检查 D 面是否还有螺丝。

• 问题：装好后，开机没反应，或者屏幕不亮。

  • 解决：
    1. 检查电池和电源： 确保电池和电源适配器都已正确连接。
    2. 检查内存： 重新插拔一下内存条，确保金手指完全插入插槽并扣好卡扣，这是最常见的故障点之一。
    3. 检查螺丝： 检查是否有螺丝过长，导致接触到主板或其他元件，特别是固定主板的螺丝，如果错用了后盖的短螺丝，后果会很严重。

• 问题：重新装好后，风扇一直高速转。

  • 解决： 很可能是导热硅脂没有涂抹好，或者散热模组没有安装到位，导致 CPU/GPU 无法被有效冷却，需要重新拆开检查硅脂和散热器的安装情况。

希望这份详细的指南能帮助你顺利完成 ThinkPad S420 的拆机工作，祝你操作顺利！
