三洋XQB60 M808N拆机内部结构如何？

⚠️ 重要安全警告：

1. 断电！断电！断电！ 在进行任何拆解前，必须将洗衣机插头从插座上拔下。
2. 关闭水源！ 关闭连接洗衣机的进水阀。
3. 佩戴防护装备： 建议佩戴手套和护目镜，防止金属毛刺、污水或部件意外伤人。
4. 记录步骤： 拆解过程中，注意观察部件的安装位置和连接方式，最好能拍照记录，螺丝等小零件要分类放置，避免丢失。
5. 谨慎操作： 遇到卡住的部件不要强行拆卸，先检查是否有螺丝未拧下或卡扣未打开。

拆解准备工作

• 工具：
  • 十字螺丝刀（主力）
  • 一字螺丝刀（用于撬开塑料卡扣）
  • 套筒扳手或活动扳手（用于拧脱水桶大螺母）
  • 尖嘴钳（用于拔线束插头）
  • 塑料撬棒（优先使用，避免刮伤外壳）
• 场地： 一个宽敞、干净、光线充足的地方，最好在地上铺一块布或纸板。

详细拆解步骤

第一步：外壳拆卸

这是最基础的一步,目的是暴露内部的机械和电气部件。

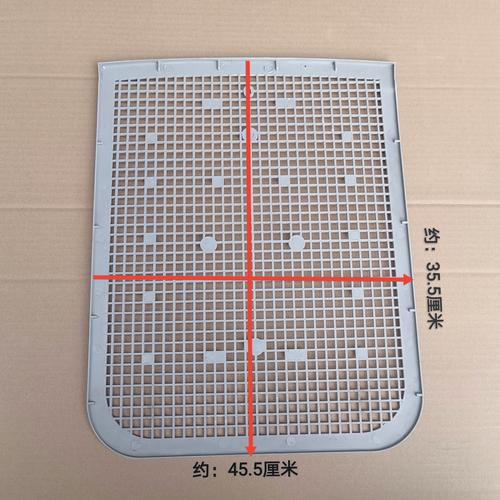

1. 拆后盖板：

   • 将洗衣机倒置或使其靠墙,方便操作底部。
   • 在洗衣机背部的下半部分,找到几个固定后盖板的十字螺丝，通常有4-6个。
   • 用十字螺丝刀拧下所有螺丝,然后向后取下后盖板。

2. 拆上盖：

   • 在洗衣机顶部的后侧,找到两个固定上盖的螺丝，它们可能被塑料装饰盖遮挡，需要先撬开装饰盖。
   • 拧下这两个螺丝后,将上盖向前推，然后向上抬起即可取下。

3. 拆控制面板：

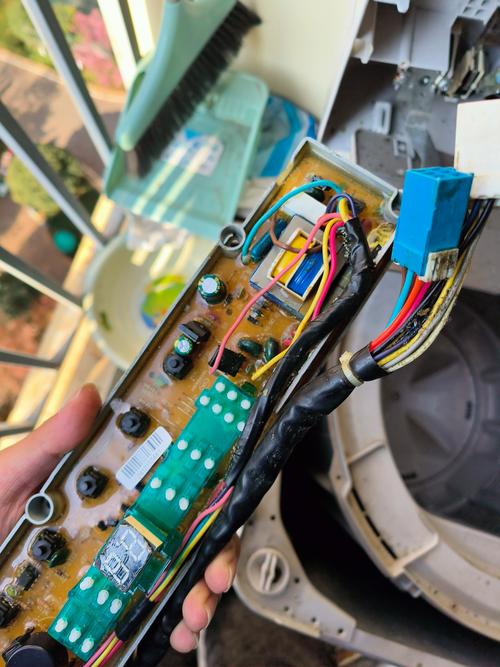

   （图片来源网络，侵删）

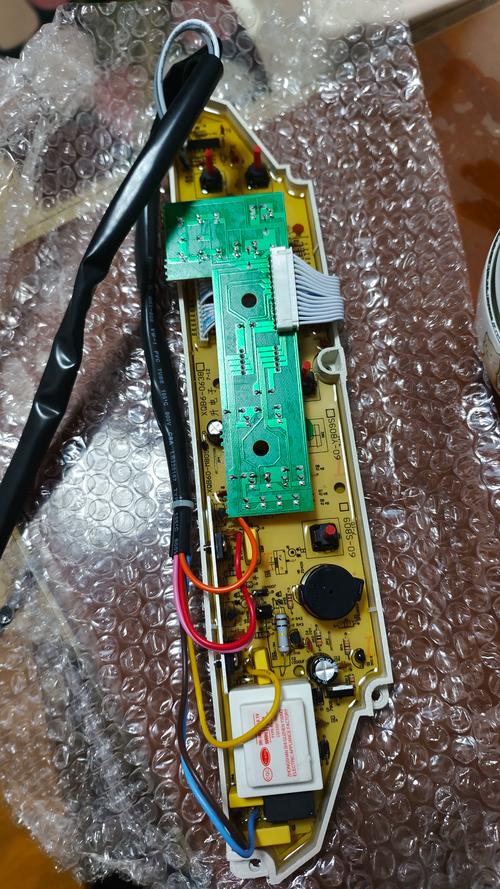

   • 上盖取下后,就能看到控制面板。
   • 控制面板通常通过几个螺丝固定在机身上,也可能通过卡扣连接。
   • 拧下固定螺丝,然后小心地将控制面板向上或向后提起，注意控制面板后面连接着一条或多条线束，不要强行拉扯。
   • 找到线束插头,用一字螺丝刀或尖嘴钳小心地撬开卡扣，然后拔下插头，现在整个控制面板可以完全取下。

4. 拆前围板/门圈：

   • 这是洗衣机正面的圆形装饰圈,将洗衣桶和外壳隔开。
   • 在围板的上边缘和下边缘,通常有塑料卡扣或螺丝。
   • 如果是卡扣,用塑料撬棒从缝隙处小心地撬开；如果是螺丝，则拧下。
   • 完全松开后,将围板从洗衣机上垂直取下。

第二步：取出洗涤桶和脱水桶总成

这是拆解的核心部分,也是最重的一步。

1. 断开相关连接：

   • 在取桶之前,先断开所有与内桶连接的部件，主要是离合器和电机的连接。
   • 离合器： 在洗衣机左后侧，有一个大部件就是离合器，找到连接在离合器上的皮带，将其从皮带轮上滑脱。
   • 电机： 电机通常在离合器的下方或后方，找到连接在电机上的另一根皮带，也将其滑脱。
   • 线束： 拔掉连接到洗涤桶水位传感器、盖板开关等部件的线束插头。

2. 拆下固定内桶的螺母：


   （图片来源网络，侵删）
   • 这是整个拆解中最关键也最费力的一步。
   • 洗涤桶和脱水桶是通过一个大螺母（也叫法兰螺母或锁紧螺母）固定在外桶上的，这个螺母非常紧。
   • 你需要将洗衣机倒置,或者将内桶组件向上顶起，才能看到底部的这个大螺母。
   • 使用套筒扳手或大号活动扳手，逆时针方向用力拧下这个螺母，通常需要很大的力气，可以借助加力杆（如套筒手柄的另一端插入扳手孔增加力臂）。注意安全，防止打滑伤手。

3. 取出桶总成：

   • 拧下大螺母后,整个洗涤桶和脱水桶总成就可以被提出来了。
   • 这个总成非常重,最好两个人配合，或者小心地将其倾斜着取出。
   • 取出后,你会看到外桶、减震器、平衡环等部件。

第三步：拆解离合器和电机

现在可以对驱动系统进行更深入的检查和维修。

1. 拆离合器：

   • 离合器通过几个螺丝固定在外桶的支架上。
   • 拧下这些螺丝,即可将整个离合器总成取下。
   • 离合器内部结构复杂,包含齿轮、棘轮、刹车带等，如果需要维修，可以进一步分解，但要注意零件的顺序和方向。

2. 拆电机：

   • 电机通常通过支架固定在底座或外桶上。
   • 拧下固定电机的螺丝,即可将其取下。
   • 拔掉电机上的电源线插头。

第四步：拆解外桶和减震系统

1. 拆外桶：

   • 外桶通常通过几个减震器悬挂在洗衣机箱体上。
   • 找到连接外桶和箱体的减震器（通常4个），拧下两端的固定螺母，将外桶与箱体分离。
   • 之后就可以将外桶从洗衣机中取出。

2. 拆进水阀和排水阀：

   • 进水阀： 位于洗衣机后背的左上角，通常有两个水管连接，拧下固定螺丝即可取下。
   • 排水阀： 位于洗衣机后背的右下角，连接着排水管，拧下固定螺丝即可取下。

三洋XQB60-M808N 结构特点总结

• 核心结构： 采用离合器式结构，通过离合器的不同状态来控制洗涤（低速正反转）和脱水（高速单向旋转）。
• 驱动方式： 单电机驱动，通过离合器和皮带将动力传递给脱水桶。
• 减震系统： 外桶通过多根吊杆式减震器悬挂在箱体上，以减少脱水时的振动和噪音。
• 排水方式： 依靠排水泵将水从外桶抽出，经排水管排出。
• 常见故障点：
  • 离合器： 磨损、打滑、刹车带失效，导致不脱水或脱水无力。
  • 皮带： 老化、松弛、断裂，导致不转或转速慢。
  • 电机： 烧毁、电容失效。
  • 电脑板： 进水、元件损坏，导致各种功能异常。
  • 排水泵： 被异物堵塞或损坏，导致不排水。
  • 大螺母： 松动，导致内桶晃动异响。

安装与回装提示

回装过程基本是拆解的逆过程,请务必注意以下几点：

1. 清洁检查： 在回装前，对所有拆下的零件进行清洁检查，特别是离合器、电机、皮带等关键部件。
2. 对位准确： 将内桶总成放入外桶时，确保中心轴孔对正。
3. 螺母紧固： 拧紧底部的大螺母时，需要用足够的力矩将其拧紧，否则脱水时会剧烈晃动，但也要注意不要过度用力损坏螺纹。
4. 皮带张力： 安装皮带时，确保其松紧度适中，太松会打滑，太紧会增加电机负担。
5. 线束连接： 所有线束插头必须插紧、插到位，确保接触良好。
6. 功能测试： 全部装好后，不要立即装上所有外壳，先进行通电、进水、洗涤、排水的测试，确认一切正常后再将外壳装回。

希望这份详细的拆解指南能帮到你！祝你维修顺利！
