这里所说的“拆机”不仅仅是拧螺丝，而是从硬件结构、散热设计、升级潜力和维护特点等多个维度进行深度剖析。
（图片来源网络，侵删）

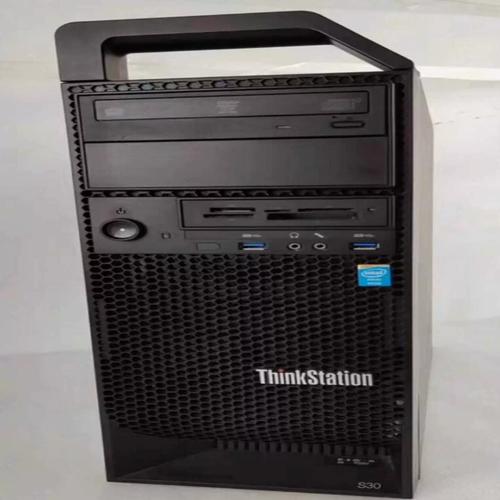

整体印象：坚固的“铁盒子”
ThinkStation S30 给人的第一感觉就是坚固、专业、不花哨，它的机箱是塔式设计，用料扎实，钢板较厚，拿在手里分量十足，这种设计不仅是为了耐用,更重要的是为内部组件提供稳定的物理支撑和良好的电磁屏蔽。
- 优点：结构坚固，内部布局清晰,维护方便。
- 缺点：相比现代机箱，体积较大，重量较重,不够时尚。
外壳与内部结构拆解
机箱外壳
机箱侧板通过几颗十字螺丝固定，取下后即可看到内部全貌，内部布局非常规整，走线相对整洁,体现了工作站注重稳定性和可维护性的设计理念。
核心组件布局
S30 的内部布局是典型的传统工作站风格，各个模块各司其职,互不干扰：

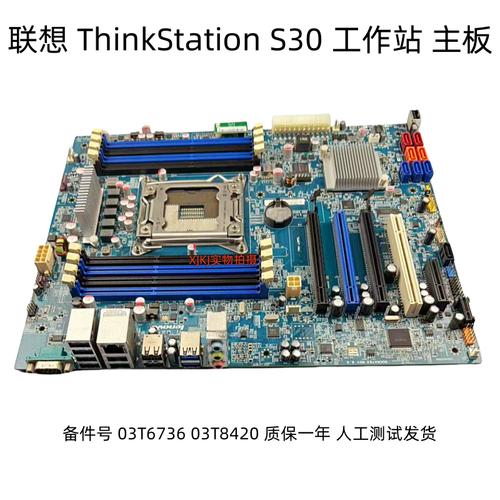

- 主板区域：采用大板设计（通常是ATX或EATX），为扩展提供了充足的空间,CPU插槽周围有厚实的散热片。
- 电源：位于机箱底部，采用标准的ATX电源接口，电源仓有独立的散热风扇,为电源和下方硬盘提供散热。
- 硬盘仓：硬盘仓位于机箱前方，通常设计为可抽拉的硬盘笼,方便安装和更换硬盘。
- 扩展插槽：主板后方有多条PCIe插槽，用于安装额外的显卡、RAID卡等扩展卡。
关键硬件模块详解
CPU（中央处理器）
S30 支持第二代和第三代 Intel Xeon E5 处理器（E5-2407, E5-2660 v2, E5-2689 v1 等）。
（图片来源网络，侵删）
- 安装方式：采用 LGA 2011 插槽，CPU 通过一个巨大的金属扣具固定在主板上。
- 散热：CPU 通常搭配一个下压式风冷散热器，这个散热器体积较大，由纯铜底座、多根热管和一个大尺寸风扇组成，足以压制当时主流的至强处理器，拆下散热器需要先断开风扇电源,然后拧开四颗固定螺丝。
- 特点：下压式散热的好处是风道直接吹向CPU和主板VRM（供电模块）区域，散热效率高，且不会像塔式散热器那样过高,影响安装某些扩展卡。
内存（RAM）
- 类型：支持 DDR3 ECC（Error-Correcting Code）内存，ECC 内存是工作站的核心，能够自动检测并纠正单比特错误，保证数据计算的准确性,对设计和科学计算至关重要。
- 布局：内存插槽通常为 8 条，分布在 CPU 插槽两侧，支持四通道内存模式，要发挥最大性能,需要成对安装。
- 安装：内存插槽两侧有卡扣，按下卡扣即可安装或取下内存条,安装时需注意对齐内存插槽的防呆口。
显卡（GPU）
S30 本身不带集成显卡,必须独立安装显卡。
- 插槽：支持全尺寸的 PCIe 插槽，可以安装当时专业图形卡，如 NVIDIA Quadro 系列（如 K2000, K4000, K5000）和 AMD FirePro 系列。
- 供电：高端显卡需要外接电源，S30 的电源提供了多个 PCIe 电源接口。
- 注意：由于 S30 的散热设计主要针对 CPU，如果安装了非常长且功耗极高的显卡，可能会影响内部风道,导致显卡散热不佳。
存储（硬盘）
S30 的存储扩展能力非常强大,是其作为工作站的重要特性。
- 硬盘类型：主要支持 3.5 英寸和 2.5 英寸的 SATA 硬盘，部分型号可能支持 SAS（串行连接SCSI）硬盘，SAS 硬盘在速度、可靠性和并发性能上优于 SATA,是高端工作站和服务器的主流选择。
- 安装方式：
- 5英寸硬盘：安装在硬盘笼中，通过螺丝固定,硬盘笼后方有专门的散热风扇。
- 5英寸硬盘：可以安装在硬盘笼的转接架上,或者直接安装在机箱底部电源仓上方的位置。
- RAID 支持：主板通常内置了 Intel Matrix RAID 或类似的 RAID 功能，支持 RAID 0, 1, 5, 10 等模式，用户可以在 BIOS 中进行配置。
电源（PSU）
- 标准：采用标准的 ATX 电源，功率通常在 400W - 550W 之间,满足工作站硬件的供电需求。
- 位置：底部独立设计，有独立进风和出风，散热效果好,且不会吸入机箱上部的热空气。
- 更换：标准 ATX 电源，更换非常方便,兼容性好。
散热系统分析
S30 的散热系统是“静音”与“效能”的结合。
- 风道设计：典型的前进后出风道，冷空气从机箱前部硬盘笼和侧板下方吸入，经过 CPU 散热器、硬盘后,被后部的风扇排出。
- 风扇配置：
- CPU 风扇：集成在下压式散热器上，负责冷却 CPU。
- 后部风扇：机箱尾部有一个或两个排风风扇,是主要的出风口。
- 硬盘风扇：硬盘笼上通常有一个或多个风扇,专门为硬盘散热。
- 特点：风扇转速通常不高，因此在日常办公和轻度负载下，S30 运行非常安静，只有在高负载（如渲染、计算）时，风扇转速才会明显提升,以保证硬件不过热。
升级与维护潜力
S30 是一款为升级和维护而生的机器,潜力巨大。
（图片来源网络，侵删）
- CPU 升级：只要主板 BIOS 支持，可以更换为同插槽、同代 TDP（热设计功耗）更低的 E5 处理器，可以从入门的 E5-2407 升级到高端的 E5-2689 v1,性能提升数倍。
- 内存升级：最高可支持 256GB 或 384GB 的 ECC DDR3 内存（取决于主板型号），对于需要海量内存的专业应用（如虚拟化、大型数据库）升级空间巨大。
- 存储升级：硬盘仓通常可以安装 4-6 块 3.5 英寸硬盘，或者更多的 2.5 英寸硬盘，你可以轻松地将它改造成一个强大的 NAS 或存储服务器。
- 扩展卡升级：多条 PCIe 插槽意味着你可以加装独立的声卡、万兆网卡、多口串口卡或第二块显卡。
拆机后的评价
ThinkStation S30 是一款设计非常成功的入门级工作站。
优点：
- 极致的稳定性：至强处理器 + ECC 内存 + 专业主板,为专业应用提供了坚实的基础。
- 强大的扩展性：无论是 CPU、内存还是存储，都提供了巨大的升级空间,可以伴随你的业务需求一同成长。
- 优秀的可维护性：内部布局清晰，模块化程度高,更换或升级任何部件都非常简单。
- 扎实的用料：坚固的机箱和可靠的散热系统,保证了长期稳定运行。
- 静音表现：日常使用非常安静,适合办公环境。
缺点：
- 性能相对落后：毕竟是 2012 年左右的产品，其单核性能、PCIe 版本（3.0）和内存带宽（DDR3）已无法与现代平台相比。
- 能耗较高：老平台的能效比不如现在的 CPU。
- 体积庞大：与现代 Mini-ITX 或紧凑型工作站相比，S30 显得非常笨重。
如果你正在寻找一台性价比极高、稳定可靠、扩展性强的机器，用于学习、家庭办公、小型工作室、软路由、家庭 NAS 或作为服务器等场景，ThinkStation S30 是一个绝佳的选择，它的“拆机”体验告诉我们，它是一台为“折腾”和“长久使用”而生的工具,充满了乐趣和潜力。
