Vostro 15 3000拆机后内部结构如何？

• 型号差异： Vostro 15 3000 系列包含多个年份和配置的型号（如 3510, 3520, 3530, 3540, 3550, 3560 等），虽然它们结构相似，但螺丝位置、接口布局和内部组件可能存在细微差别。本文以最常见的 2025-2025 款的 35xx 系列为例进行说明，但原理基本通用。
• 风险自负： 拆机有损坏设备的风险，请务必在完全断电、移除电池（如果是内置电池）的情况下操作,建议准备好防静电手环和合适的螺丝刀。
• 保修： 拆机会导致官方保修失效,请确认您的设备是否仍在保修期内。

拆机准备

1. 工具：

   • 螺丝刀： 需要 PH0 和 PH1 两种规格的精密十字螺丝刀（用于拆后盖和内部小螺丝），部分型号可能还需要 P5 或 P6 规格的螺丝刀（用于拆 SSD/HDD 的固定螺丝）。
   • 塑料撬棒/卡片： 用于撬开卡扣,避免划伤外壳。
   • 防静电手环（推荐）： 防止静电损坏主板等敏感电子元件。
   • 磁吸托盘（推荐）： 防止螺丝滚落,方便分类。

2. 环境：

   • 选择一个光线充足、干净整洁、平坦的桌面。
   • 准备一个软布或鼠标垫垫在笔记本下方,防止刮伤。

拆机步骤详解

步骤 1：准备工作与断电

1. 完全关机： 通过操作系统正常关机。
2. 断开所有外接设备： 拔掉电源适配器、鼠标、U盘等所有连接线缆。
3. 移除电池（关键步骤）：
   • 对于可拆卸电池的旧型号： 直接从背面取出。
   • 对于内置电池的新型号（绝大多数）： 这是最重要的一步！
     • 将笔记本翻过来,底部朝上。
     • 找到电池连接器的位置，通常在主板中部,靠近转轴或触控板区域。
     • 你需要先拆开部分后盖才能看到电池排线（见步骤 2）。
     • 用塑料撬棒小心地撬开电池排线的锁扣（通常是 Z 字形或小卡扣），然后轻轻拔出排线。切勿直接硬拔！

步骤 2：拆开后盖

1. 拧下后盖螺丝：
   • 将笔记本底部朝上,观察所有螺丝。
   • 注意： 螺丝长度和规格可能不同！强烈建议用磁吸托盘或手机拍照记录下每个螺丝的位置和长度。
   • 特别注意，通常有 1-2 颗螺丝隐藏在 脚垫 下方，你需要用热风枪稍微加热脚垫（或用尖锐物小心挑开）才能取出它们。
   • 部分型号的内存仓盖板螺丝也需要拧下,但它通常是独立的一小块。
2. 撬开后盖：
   • 所有螺丝拧下后,将笔记本翻到正面。
   • 从 转轴 附近或 内存仓盖板 的缝隙处，用塑料撬棒小心地插入,慢慢沿着边缘滑动。
   • Vostro 3000 系列的后盖通常是用卡扣固定的，需要均匀用力,避免某个地方撬坏。
   • 当所有卡扣都松开后,后盖就可以取下来了。

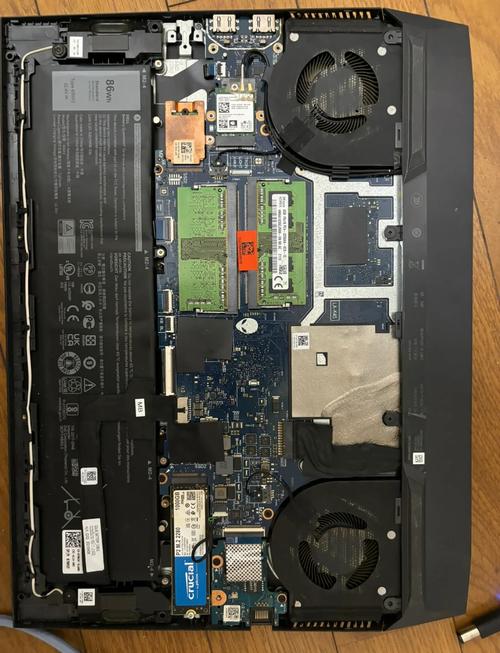

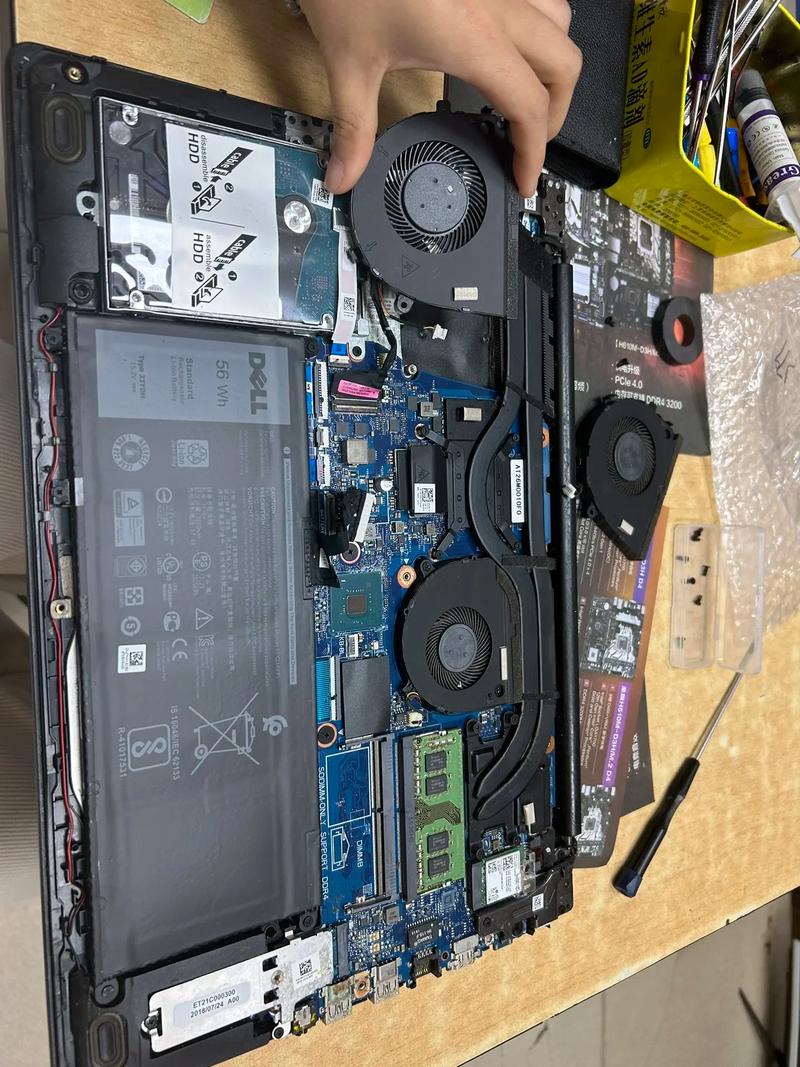

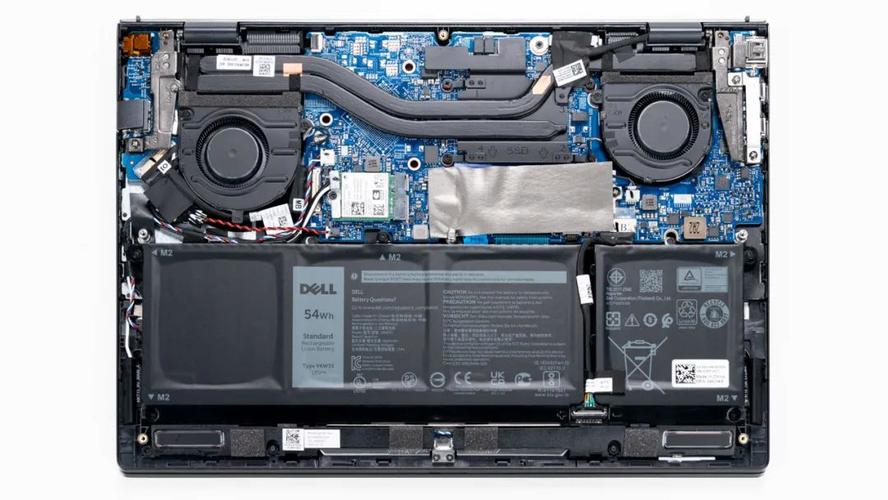

步骤 3：内部组件概览（以典型型号为例）

取下后盖后,你通常会看到以下组件：

1. 风扇与散热模组： 位于左侧或右侧（取决于具体型号），覆盖着 CPU 和 GPU。
2. 内存条： 通常有 1-2 个插槽，位于上方或下方,上面有金属屏蔽罩。
3. 硬盘仓： 通常位于笔记本底部，靠近掌托区域，可能是 M.2 SSD 接口，也可能是 2.5英寸 SATA 硬盘位。
4. 无线网卡： 通常位于内存条下方或角落,有两根天线连接。
5. 扬声器： 位于掌托两侧。
6. 主板： 连接所有核心组件。

步骤 4：升级与维护操作

根据你的需求,可以进行以下操作：

• 升级内存：

  1. 拧下内存条两端的卡扣,内存条会自动弹起一个角度。
  2. 捏住内存条两端，以 45 度角拔出。
  3. 按照相反方向，将新内存条以 45 度角插入插槽，然后向下按压,直到两端的卡扣自动扣紧。

• 更换/加装硬盘：

  1. 找到硬盘仓,通常有几颗固定螺丝。
  2. 拧下螺丝,硬盘架连同硬盘就可以一起滑出。
  3. 如果是 M.2 SSD，通常直接插在主板上,用一颗小螺丝固定。
  4. 将新硬盘安装到支架上（如果是 2.5英寸）,然后装回原位并拧紧螺丝。

• 清洁风扇和散热模组：

  1. 断开电池！
  2. 拧下散热模组的固定螺丝（通常是 4 颗）,并记录顺序。
  3. 小心地将散热模组抬起，注意，散热模组和 CPU/GPU 之间有 导热硅脂，不要完全垂直拔起，以免损坏 CPU/GPU 针脚。
  4. 用高纯度酒精和无尘布擦掉旧的导热硅脂。
  5. 用皮吹或小刷子清理风扇扇叶和散热鳍片上的灰尘。
  6. 在 CPU 和 GPU 核心上涂抹新的、适量的导热硅脂（米粒大小即可）。
  7. 按照相反的顺序安装回散热模组,并均匀拧紧螺丝。

• 更换无线网卡：


  （图片来源网络，侵删）
  1. 拔掉无线网卡的两根天线（通常是黑色和白色的，记住哪根接哪个接口）。
  2. 拧下固定无线网卡的螺丝,或拨开卡扣。
  3. 将旧网卡拔出，然后插入新网卡，拧上螺丝,接回天线。

步骤 5：装机

1. 检查： 在合上后盖前，再次检查所有连接是否牢固，螺丝是否都取下,没有工具遗留在内部。
2. 对准卡扣： 将后盖对准机身的卡扣，轻轻按压,确保所有卡扣都扣到位。
3. 拧回螺丝： 按照之前记录的顺序和位置，将所有螺丝拧回。注意不要过度拧紧，以免损坏塑料外壳。
4. 连接电池： 如果之前断开了内置电池,现在重新插上电池排线并锁好卡扣。
5. 测试： 连接电源适配器，开机测试，如果一切正常,再连接其他外设进行最终测试。

总结与建议

• 优点： Vostro 15 3000 系列的内部设计相对模块化，升级和清洁难度不大,是入门级办公本中比较容易折腾的型号之一。
• 难点： 主要是内置电池的断开、隐藏螺丝的寻找和后盖卡扣的撬开,需要耐心和细心。
• 升级优先级：
  1. 加装/更换 SSD： 这是最能提升开机速度和系统流畅度的升级，如果只有一个 M.2 口，可以考虑购买支持“光驱位硬盘架”的型号，将原来的机械硬盘（如果有）移到光驱位，换成 SSD。
  2. 升级内存： 如果原内存是单根 8GB，升级到双通道 16GB (8GB+8GB) 能显著改善多任务处理能力。
  3. 清灰换硅脂： 如果电脑出现高温、降频、风扇狂转等问题,这是最有效的解决方法。

希望这份详细的指南能帮助你成功完成拆机操作！如果在过程中遇到困难，建议在网上搜索你具体型号（如 "Vostro 3520 拆机"）的拆机视频,会更有直观的参考。
