Kindle PaperWhite 3拆解后内部结构如何？

⚠️ 重要警告：拆机会立即失去官方保修，操作不当可能导致设备永久性损坏，请确保你了解所有风险，并具备一定的动手能力。

拆机前准备

1. 工具:

   • 塑料撬棒/薄片: 必备！ Kindle 的卡扣非常脆弱，金属工具极易划伤或损坏外壳，可以用旧的塑料卡片（如身份证、会员卡）或专门的塑料撬棒。
   • T5 和 T6 螺丝刀: PW3 主要使用这两种规格的十字螺丝。
   • 塑料撬片/指甲: 用于分离屏幕和后盖的卡扣。
   • 热风枪/吹风机 (推荐): 用于软化屏幕边缘的胶水,极大降低分离屏幕时损坏屏幕的风险。
   • 镊子: 用于夹取小螺丝和零件。
   • 防静电手环 (可选但推荐): 防止静电损坏内部电子元件。
   • 干净、整洁的工作台面: 铺上软布或毛巾,防止螺丝滚落和外壳被刮花。

2. 准备工作:

   • 完全关机 Kindle。
   • 准备一个容器，按顺序存放拆下的螺丝，因为不同位置的螺丝长度不同,装回时不能搞错。
   • 找一个安静、光线充足的地方。

拆机步骤详解

第一步：打开后盖

1. 移除后盖螺丝:

   • 将 Kindle 面朝下,背面朝上。
   • 你会看到后盖上共有 9 颗螺丝。
   • 使用 T6 螺丝刀 拧下中间的 7 颗螺丝。
   • 使用 T5 螻丝刀 拧下顶部和底部靠近边框的 2 颗螺丝。

2. 分离后盖:


   （图片来源网络，侵删）
   • 这是拆机中最关键也最容易出错的步骤，后盖是通过一圈塑料卡扣固定在金属边框上的。
   • 强烈建议使用热风枪或吹风机: 将热风枪调至中低档，对着屏幕边缘和后盖接缝处均匀地吹一圈，持续约 30-60 秒，目的是软化屏幕边缘的胶水,让卡扣更容易分离。
   • 从 Kindle 顶部（有电源键的一端）开始,将塑料撬片从屏幕和后盖的缝隙中插入。
   • 轻轻用力，向下滑动撬片，依次分离顶部的卡扣，你会听到“咔哒”声,这是卡扣被弹开的声音。
   • 然后沿着左侧、底部、右侧的顺序，重复此操作,逐步将整个后盖与屏幕分离。
   • 小心操作！ 整个过程要轻柔、均匀,避免用力过猛导致卡扣断裂或屏幕损坏。

3. 取下后盖:

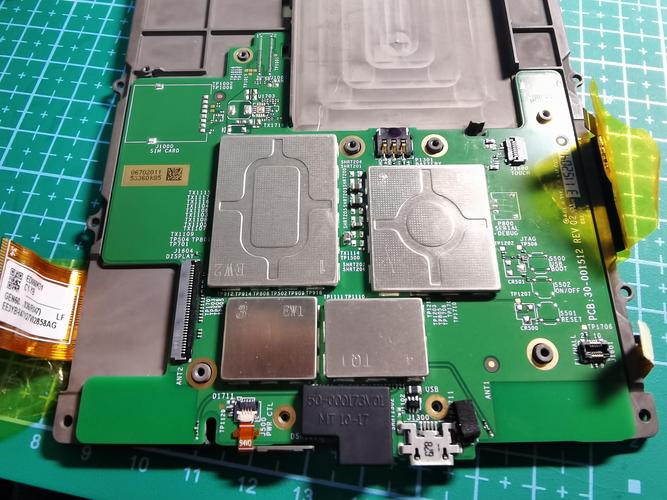

   当所有卡扣都分离后，后盖就可以轻松取下来了，你会看到 Kindle 的内部结构，包括电池、主板和屏幕排线。

第二步：断开排线和电池

1. 断开屏幕排线:

   • 屏幕的排线连接在主板上，通常用一个小黑色塑料卡扣固定。
   • 用指甲或撬片垂直向上轻轻撬起这个卡扣。千万不要直接拉扯排线！
   • 卡扣抬起后,排线就会自动松开。

2. 断开电池连接器:


   （图片来源网络，侵删）
   • 电池连接器同样位于主板上，通常是一个白色或黄色的塑料连接器。
   • 和屏幕排线一样，向上轻轻撬起连接器旁边的卡扣,然后拔下电池线。
   • ⚠️ 安全第一： 在所有操作之前，强烈建议先断开电池连接！ 这可以防止操作中发生短路,永久性地烧毁主板。

第三步：取出电池和主板

1. 移除电池:

   • 电池是用大量的黑色不干胶粘贴在后壳上的。
   • 用塑料撬片小心地从电池边缘的缝隙插入，慢慢地将电池从后壳上剥离下来，这个过程需要极大的耐心，可以一边用热风枪加热背面,一边慢慢撬。
   • 千万不要用蛮力撕扯！ 撕扯会扯断电池内部的排线,非常危险。

2. 移除主板:

   • 主板由几颗小螺丝固定。
   • 拧下固定主板的螺丝（通常是 T5 或 T6）。
   • 小心地取下主板，注意观察主板是否还有其他连接线（如电源键排线等）,确认全部断开后再取下。

常见拆机目的及后续操作

更换电池 (最常见的操作)

• 准备工作: 购买一块新的 PW3 电池（确保型号匹配）。
• 操作:
  1. 完成上述所有步骤,取出旧电池。
  2. 用无水酒精或专用清洁剂,将后壳上残留的胶水清理干净。
  3. 将新电池对准位置,用不干胶重新粘贴牢固。
  4. 反向安装: 先将主板装回，连接好电池和屏幕排线，然后合上后盖,拧上所有螺丝。

更换屏幕

• 准备工作: 购买一套新的屏幕总成（包含屏幕和触摸层）。
• 操作:
  1. 完成上述所有步骤,将旧屏幕从金属边框上取下。
  2. 将新的屏幕总成对准卡扣，从顶部开始，依次按压到底部、左侧、右侧，确保所有卡扣都“咔哒”一声扣紧。
  3. 反向安装: 连接屏幕排线和电池，合上后盖,拧上所有螺丝。

清洁屏幕或内部

• 操作:
  1. 完成上述步骤,将屏幕和后壳分离即可。
  2. 用超细纤维布和专用清洁剂轻轻擦拭屏幕内侧和后壳内侧。
  3. 注意: 不要用任何液体直接喷在屏幕或电子元件上。

组装与注意事项

1. 检查连接: 在合上后盖之前，再次确认所有排线（屏幕、电池）都已正确、牢固地插入并锁好卡扣。
2. 对齐卡扣: 合后盖时，确保后盖的卡扣与屏幕边框上的卡口完美对齐，可以从顶部开始，轻轻按压，听到“咔哒”声表示卡扣扣上,然后依次按压其他三边。
3. 拧紧螺丝: 按照之前拆卸的相反顺序和规格，将所有螺丝拧回。不要过度拧紧，否则会损坏螺丝孔或后壳,用手感觉拧紧即可。
4. 测试: 组装完成后，开机测试，检查屏幕显示是否正常、触摸是否灵敏、翻页是否正常。

Kindle Paperwhite 3 的拆机难度中等，最大的挑战在于分离屏幕和后盖的卡扣。使用热风枪是成功拆机的关键，只要你有足够的耐心，工具准备齐全，严格按照步骤操作,完全可以完成大部分的自修任务。

祝你拆机顺利！
