ThinkCentre E75拆机步骤和注意事项有哪些？

这份教程将以最常见的 ThinkCentre E75 SFF (小型机箱) 为例进行讲解。

第一部分：准备工作与注意事项

在开始拆机之前,请务必做好以下准备：

1. 备份重要数据：虽然拆机本身不会删除数据，但操作失误可能导致电脑无法启动，提前备份是最佳实践。
2. 关闭电脑并断开所有连接：
   • 正常关机操作系统。
   • 拔掉电源线。
   • 拔掉所有外设,如显示器、键盘、鼠标、USB设备等。
3. 释放静电：人体静电可能损坏精密电子元件，触摸一下金属水管或暖气片，或者佩戴防静电手环。
4. 准备工具：
   • 十字螺丝刀：这是最主要的工具。
   • 塑料撬棒：用于撬开卡扣，避免划伤外壳。
   • 防静电手套（可选）：保护双手和部件。
   • 一个干净、宽敞、光线好的工作台。

第二部分：拆机步骤详解

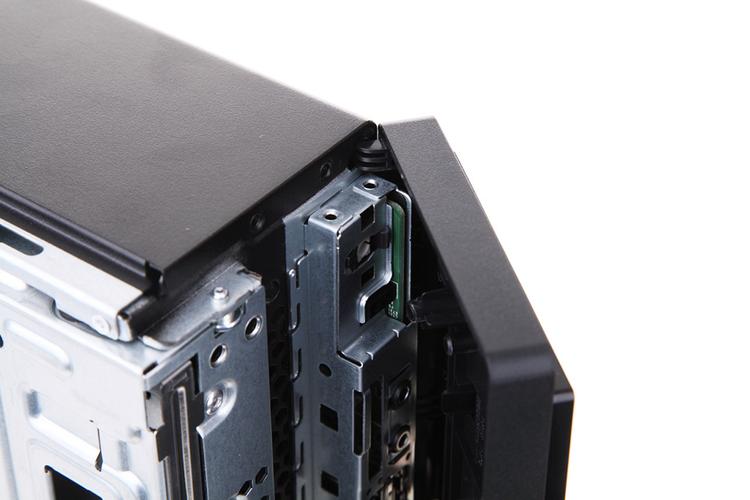

步骤 1：打开机箱侧面板

ThinkCentre E75 SFF的机箱侧板通常是向后滑动的。

1. 将机箱横放：为了方便操作，将机箱侧板朝向你，横放在桌面上。
2. 找到机箱后部的两个固定螺丝：在机箱背部的边缘，通常有两个大号的十字螺丝，它们固定着侧板。
3. 拧下螺丝：用十字螺丝刀拧下这两个螺丝。
4. 取下侧板：
   • 拧下螺丝后,将侧板稍微向后（远离机箱主体的方向）滑动一小段距离。
   • 然后向上抬起侧板,即可将其取下。

步骤 2：断开内部连接线和移除挡板

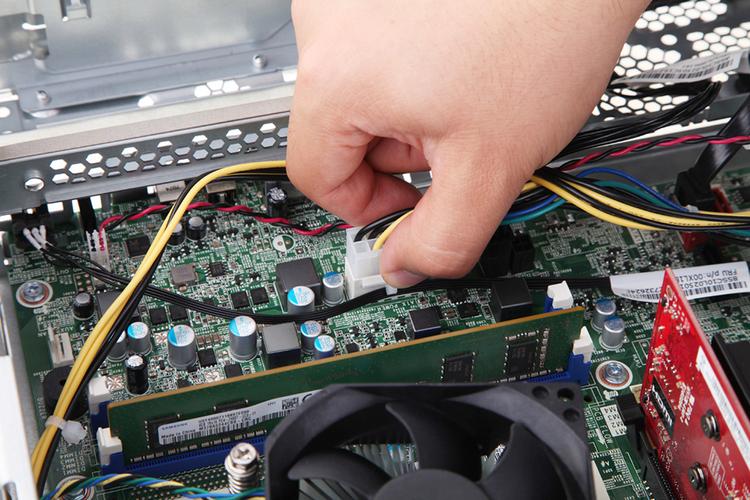

打开侧板后,你会看到内部组件，首先需要断开所有连接。

1. 断开电源线：找到连接到主板、硬盘和光驱（如果有）的宽电源线，轻轻拔下它们。
2. 断开数据线：
   • SATA数据线：连接硬盘和光驱到主板的扁平线，捏住接头根部，垂直拔下。
   • 前面板线：连接电源开关、USB、音频等接口的细小线束，通常是一组插在主板特定位置的针脚上，最好在拔下前用手机拍一张照片，以便后续还原，如果不确定，可以暂时不拔，但移动主板时会比较碍事。
3. 移除PCIe挡板：如果你需要更换独立显卡或扩展卡，需要先拆掉机箱后面对应的金属挡板，用螺丝刀拧下固定挡板的螺丝即可。

步骤 3：移除内存条

内存条非常容易拆卸。

1. 找到内存条两侧的卡扣。
2. 同时向外掰开两侧的卡扣,内存条会自动弹起一个角度。
3. 捏住内存条两端,垂直向上拔出即可。

步骤 4：移除硬盘和光驱

E75 SFF的硬盘和光驱通常使用特殊的工具固定。

1. 硬盘：
   • 找到硬盘两侧的金属固定架,通常需要拧下固定架上的螺丝，才能将整个硬盘连同固定架一起从滑轨中抽出。
   • 或者,有些型号硬盘是通过一个塑料/金属卡扣固定在机箱支架上的，只需松开卡扣即可取出。
2. 光驱（SATA光驱）：

   和硬盘类似,光驱也是通过滑轨固定的，拧下光驱两侧的螺丝，然后向后推出光驱，再拔掉SATA数据线和电源线。

步骤 5：移除散热器和CPU

这是比较关键的一步,需要小心操作。

1. 断开风扇电源：找到连接到CPU散热器风扇的电源线（通常是3针或4针），并拔下。
2. 拧下散热器固定螺丝：
   • E75的散热器通常是通过4个螺丝固定的。
   • 重要提示：不要一次性拧松一个螺丝！正确的做法是对角交替、分次拧松，先拧松A螺丝半圈，再拧松C螺丝半圈，然后是B和D，这样可以避免因压力不均而压坏CPU或主板。
3. 取下散热器：所有螺丝拧松后，散热器应该可以轻松取下，如果取不下来，可以尝试轻轻左右晃动，切勿使用蛮力强行撬动。
4. 取下CPU：
   • 拔下散热器后,你会看到CPU，CPU本身是被一个金属拉杆固定的。
   • 向上抬起拉杆，拉杆会自动弹起到一个垂直位置。
   • CPU会轻松地从插槽中弹起一角,捏住CPU两侧，垂直向上取下。
   • 注意：CPU有方向性，取下时注意观察其上的三角标记，安装时对准插槽的对应位置。

步骤 6：移除主板

这是拆机过程中最复杂的一步,因为机箱空间紧凑，有很多线缆需要处理。

1. 移除所有剩余组件：确保你已经移除了所有能看到的组件，如独立显卡（如果有的话，需要先拧下固定它的螺丝）、主板上的各种线缆等。
2. 拧下主板固定螺丝：主板通过多个螺丝固定在机箱的金属底板上，找到并拧下所有这些螺丝。
3. 小心抬起主板：
   • 拧下螺丝后,主板应该已经松动。
   • 非常关键：在抬起主板前，要确保所有连接线（特别是前面板线缆）已经断开，否则强行抬起会扯断线缆或接口。
   • 小心地将主板从机箱中水平地取出来,由于SFF机箱空间狭小，可能需要稍微倾斜一下才能完全取出。

第三部分：组装与还原

组装过程是拆机的逆过程,遵循“先内后外，先难后易”的原则。

1. 安装CPU和散热器：
   • 对准方向,将CPU放入插槽，然后轻轻压下并扣好拉杆。
   • 在CPU核心上涂抹新的散热硅脂（如果拆下散热器是为了更换或清洁）。
   • 按照与拆卸相反的顺序（对角交替）拧紧散热器螺丝。
   • 连接好风扇电源。
2. 安装内存条：对准内存条插槽的缺口，垂直插入，然后按下两端的卡扣直到自动卡紧。
3. 安装主板：将主板对准机箱上的铜柱和I/O接口位置，轻轻放下，然后拧紧所有固定螺丝。
4. 安装硬盘和光驱：将它们滑入对应的滑轨或支架，拧紧固定螺丝，然后连接好SATA数据线和电源线。
5. 连接所有线缆：
   • 连接前面板线束（参考之前拍的照片）。
   • 连接SATA数据线和电源线。
   • 如果有独立显卡,将其插入PCIe插槽，并用螺丝固定在机箱上。
6. 盖上侧板：将侧板对准滑轨，先向下放到底，然后向后滑动，直到听到“咔”的一声，表示卡扣已扣上，最后拧上固定螺丝。
7. 连接外设并开机：连接好显示器、键盘、鼠标，插上电源线，开机测试。

重要提示与总结

• 拍照记录：在拆卸任何不熟悉的线缆或部件前，用手机拍照是最好的备忘方法。
• 螺丝分类：将不同位置的螺丝分开放置，避免安装时装错。
• SFF机箱空间小：E75 SFF内部非常紧凑，操作时一定要耐心，切勿使用蛮力，以免损坏脆弱的塑料卡扣或线缆。
• 保修问题：自行拆机会导致官方保修失效，如果你的电脑仍在保修期内，且非硬件故障，建议联系官方售后。
• 不同型号差异：如果你的E75是 Tiny 超小型机箱，那么内部结构完全不同，通常不允许用户自行拆解升级，整个机身是一个整体，请务必确认你的机箱型号。

希望这份详细的教程能帮助你顺利完成ThinkCentre E75的拆机！
